上一期我們完成了JSY-MK-163串口通訊配置流程。由于上期沒有打印結果，本期我們就來實現項目主控MCU華大HC32F005的UART中斷發送和接收數據的結果打印。首先，我們先看看用到UART的那些功能函數。

一、核心函數：UART收發功能實現

要實現與JSY-MK-163T的數據互通，首先需要編寫對應的收發功能函數，支持字節、字符串、數組發送（適配Modbus協議指令格式），以及數據接收存儲，具體如下：

UART功能函數

UART發送

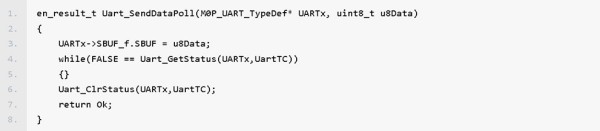

1.以查詢的方式發送數據

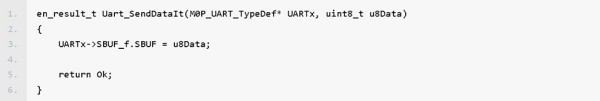

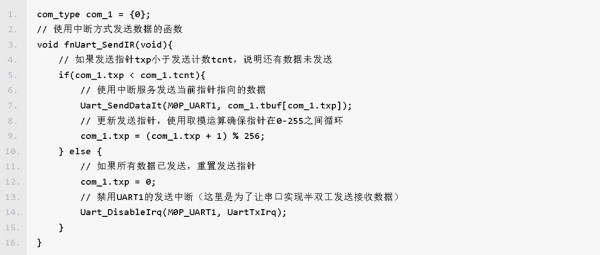

2. 以中斷的方式發送數據

注：本期我們講的是中斷發送，所以等下我們調用的是該方式發送數據。

UART接收

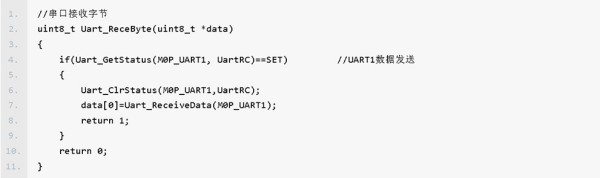

1. uart接收數據功能函數

UART中斷發送接收流程

uart發送單個

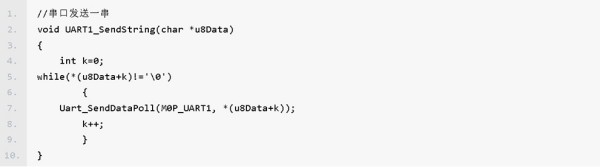

uart發送一串

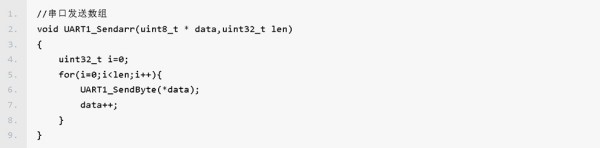

uart發送數組

uart接收數據

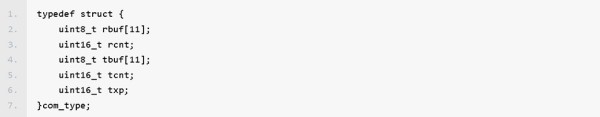

首先，我們先定義一個結構，用于發送和接收多個數據準備。

接著寫發送數據函數

獲取發送的數據

設置要發送的數據長度

設置復制函數

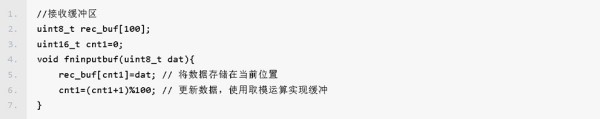

設置接收緩沖區

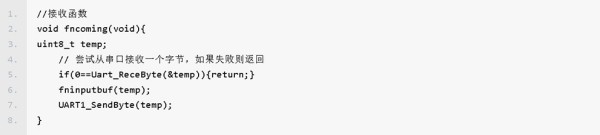

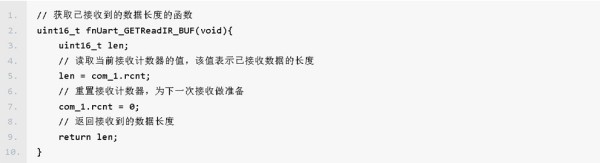

設置接收函數

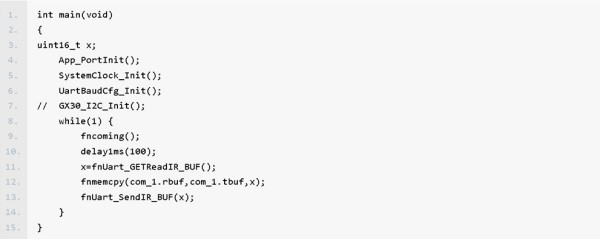

最后就是主函數的調用

打印結果

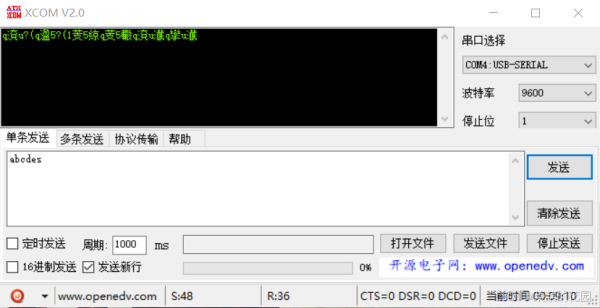

1.結果亂碼

根據上面的流程，我們明明可以實現了串口中斷的發送和接收數據，但是會發現接收到的數據是亂的，這是怎么回事？

二、避坑指南：解決數據亂碼，確保與模塊通訊正常

很多小伙伴按照上述代碼配置后，會發現接收的JSY-MK-163T模塊數據是亂碼，這不是代碼寫錯了，也不是模塊的問題，而是系統時鐘配置缺失！HC32F005的UART波特率依賴系統時鐘，時鐘頻率不對，波特率就會偏差，導致與JSY-MK-163T模塊的4800bps波特率不匹配，進而出現亂碼。

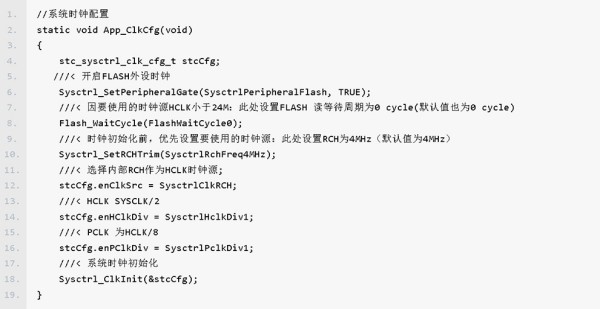

解決方案：時鐘配置

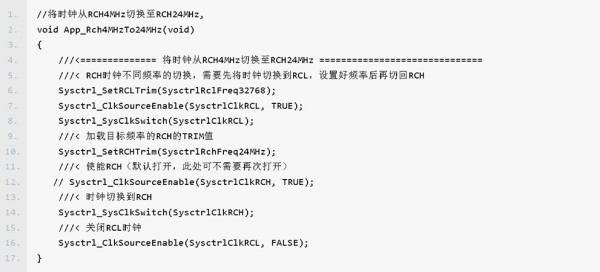

設置頻率

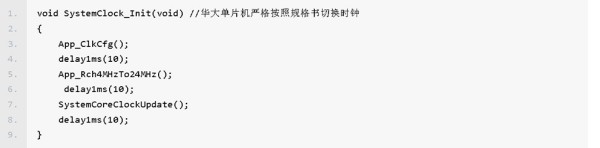

時鐘初始化

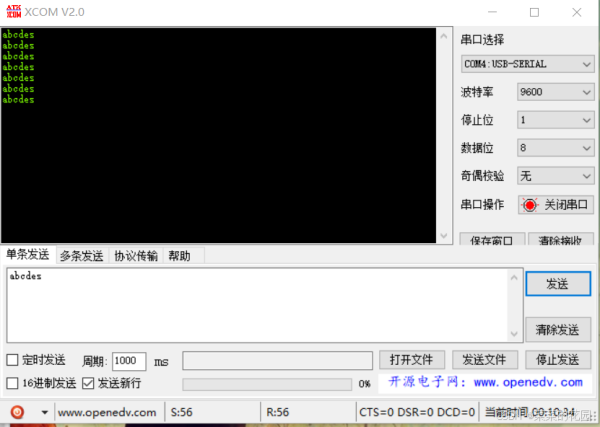

最后，我們在主函數調用就可以解決亂碼的問題，如下圖是配置時鐘之后的打印結果：

三、總結

配置時鐘后，通過串口助手模擬JSY-MK-163T模塊發送數據，或直接與真實的JSY-MK-163T模塊對接，網關能正常接收并轉發數據，數據無亂碼、無丟失，證明UART中斷收發功能完全實現，與JSY-MK-163T模塊的通訊通道徹底打通！

到這里，數據傳輸?shù)幕A(chǔ)就打牢了～ 下一期我們將進入項目核心環節：利用Modbus協議讀取JSY-MK-163T模塊的電能數據（電壓、電流、功率等），并進行解析，真正實現家庭用電的精準監測！關注不迷路，手把手帶你搞定智能網關開發～
