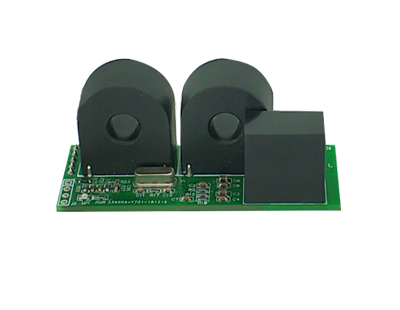

JSY-MK-194互感式高精度寬量程電能計量模塊是高度集成測量、數字通訊技術，能夠完成電能測量、采集及傳輸的單相交流電參數測量產品，能準確測量單相交流電壓、電流、功率、功率因數、頻率、電量等電參數，1路TTL電平接口，完全隔離電路，體積小，接口簡單，測量電流范圍大，可以方便嵌入到各種需要測量用電情況的設備中，具有極優的性價比。

JSY-MK-194 互感式高精度寬量程電能計量模塊可廣泛應用于節能改造、電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用于監測交流設備的電流和電量消耗情況。

1 單相交流輸入

1) 電壓量程： 0~264V；

2) 電流量程： 1mA~60A；

3) 信號處理：采用專用測量芯片，24位AD采樣；

4) 過載能力：電流1.2倍量程可持續，電壓1.5倍量程不損壞；

5) 輸入阻抗：電壓通道＞1 kΩ／V；

2 通訊接口

1) 接口類型：1路TTL通訊接口，兼容5V/3.3V；

2) 通訊規約：MODBUS-RTU規約；

3) 數據格式：默認為“n,8,1”， “e,8,1”、 “o,8,1”、 “n,8,2”可設置；

4) 通訊速率： 默認為9600bps，4800bps，19200bps可設置；

3 測量輸出數據

電壓、電流、功率、電能、功率因數、頻率等多個電參量，見Mdobus數據寄存器列表；

4 測量精度

電壓、電流、功率、電量：小于±1.0%；

5 隔離

被測電源與供電電源之間相互隔離；隔離耐壓3000VDC；

6 電源

1) 直流單電源5V供電,功耗10mA。

7 工作環境

1) 工作溫度：-20～+70℃；存放溫度：-40～+85℃；

2) 相對濕度：5～95%，無結露（在40℃下）；

3) 海拔高度：0～3000米；

4) 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所；

8 溫度漂移：≤100ppm/℃；

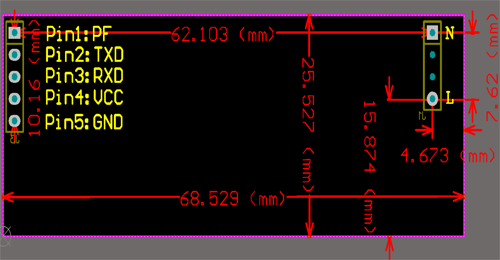

9 安裝方式：PCB焊接，模塊平面尺寸為68.5*25.5mm。

10 模塊尺寸：  68.5*25.5*33.5mm
