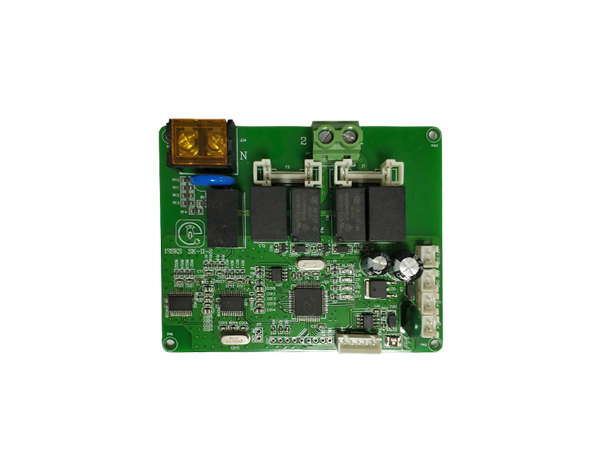

JSY-MK-172 交流2路充電樁電能計量模塊是一款能夠完成電能采集、測量、控制及數據傳輸?shù)?/span>多路交流電參數測量產品，能準確測量2路交流電壓、電流、功率、電量等電參數，提供1路RS-485通訊接口，MODBUS-RTU規約，具有極優的性價比。

JSY-MK-172 交流2路電能計量模塊可廣泛應用于充電樁、節能改造、電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用于監測交流設備的交流和電量消耗情況。

1. 交流2路輸入

1）電壓量程：0~350V（可定制）。

2）電流量程：每路10A（可定制）。

3）信號處理：采用專用計量芯片，24位AD采用。

4）過載能力：1.2倍量程可持續；瞬間(<20ms)電流5倍，電壓1.2倍量程不損壞。

5）輸入阻抗：電壓通道>1KΩ/V，電流通道≤10mΩ。

2. 通訊接口

1）接口類型：1路RS-485通訊接口。

2）通訊協議：MODBUS-RTU協議。

3）數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通訊速率：RS-485通訊接口波特率可設置9600、19200、38400bps；波特率默認為9600bps，數據格式“n,8,1”。

3. 測試輸出數據

電壓、電流、功率、電能等多個電參量。

4. 測量精度

電壓、電流、功率：±1.0%；有功電度1級。

5. 電氣隔離

RS-485接口，與供電電源、每路被測電源之間相互隔離；隔離耐壓1000VAC。

6. 電源

1）DC9~50V寬范圍供電。

2）典型功耗：165mA（12V）。

7. 工作環境

1）工作溫度：-20~+70℃；存放溫度：-40~+85℃。

2）相對濕度：5~95%，無結露（在40℃下）。

3）海拔高度：0~3000米。

4）環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

8. 溫度漂移

≤100ppm/℃

9. 產品尺寸

101*81mm

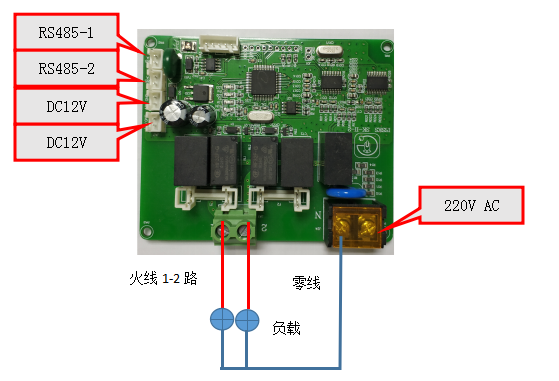

10. 外形及接線示意圖
