JSY1003A微型單相電流檢測模塊是高度集成測量、數字通訊技術，能夠完成電能測量、采集及傳輸?shù)膯蜗嘟涣麟妳?shù)測量，能夠準確測量單相交流電壓、電流、功率、功率因素、頻率、電量等電參數。具有1路TTL電平接口，體積小，接口簡單，具有極優的性價比。

特別采用了電氣完全隔離電路，解決了跨行業應用時與強電不隔離的安全問題，可方便的嵌入到各種需要測量用電情況的設備中。

微型單相電流檢測模塊可廣泛應用于節能改造、電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用于監測交流設備的電流和電量消耗情況。

滿足充電樁鑒定規程《JJG1148-2018》《GB_T_17215.321-2008》中計量標準要求。

支持《MODBUS-RTU》協議。

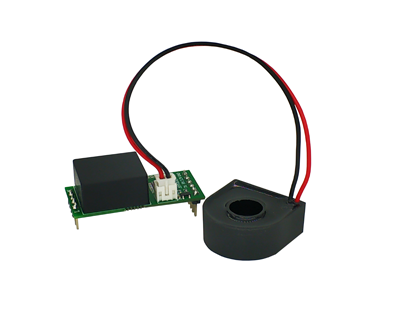

可選配不同規格，單匝穿心固定PCB或開口互感器，方便易用。

1. 單相交流輸入

1)電壓量程：100V、220V、380V等可選。

2)電流量程：5A、50A、100A等可選，外接開口電流互感器型號可選。

3)信號處理：采用專用計量芯片，24位AD采用。

4)過載能力：1.2倍量程可持續;瞬間(<20ms)電流5倍，電壓1.5倍量程不損壞。

5)輸入阻抗：電壓通道>1KΩ/V。

2. 通訊接口

1)接口類型：1路3.3V TTL通訊接口。

2)通訊協議：MODBUS-RTU協議。

3)數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通訊速率：波特率可設置1200、2400、4800、9600bps;波特率默認9600bps。

3. 計量數據輸出

電壓、電流、功率、功率因素、頻率、電量等多個電參量。

4. 電氣隔離

被測電源與供電電源之間相互隔離，隔離耐壓3000VAC。

5. 電源

直流電源3.3V供電，功耗8~10mA。

6. 工作環境

1)工作溫度：-20~+70℃;存放溫度：-40~+85℃。

2)相對濕度：5~95%，無結露(在40℃下)。

3)海拔高度：0~3000米。

4)環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 安裝方式

PCB焊接，模塊平面尺寸為39*18mm

9. 模塊尺寸

39*18*21mm

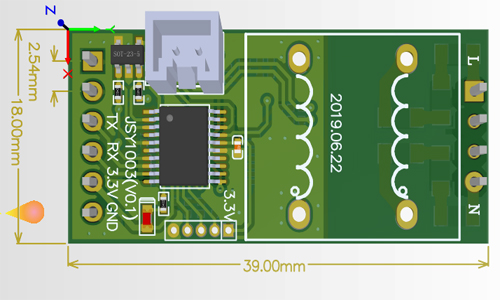

10. 外形及接口定義
