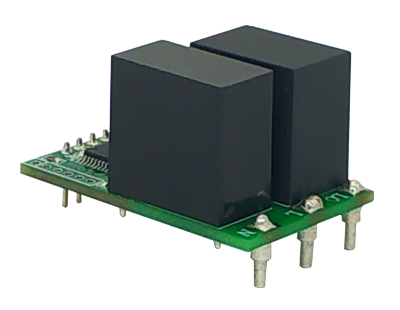

JSY1017電流測量模塊是一款高度集成的測量傳感器，產品通過兩路全差分24位Σ-ΔADC進行同步采樣，每通道采樣速率為6.4k/s；能夠?qū)涣鞯碾妷骸㈦娏鬟M(jìn)行準確測量，基于同步采樣技術在測量交流時能夠計算出有功功率、功率因素；MCU通過對時間的積分計算出有功電能；提供1路UART接口，使用MODBUS-RTU協議。

  該電流測量模塊可方便的嵌入電器內部，實時測量用電器的電壓、電流、功率以及用電量的信息，用電器可以通過對實時電參數的分析來評估電器工作狀況。

行業應用：電能計量插座、智能開關、家電產品、節能監測等用電產品及其他用電監測產品。

  滿足充電樁鑒定規程《JJG1148-2018》《GB_T_17215.321-2008》中計量標準要求。

  《MODBUS-RTU》協議。可選配不同規格，方便易用。

1. 單相交流輸入

1）電壓量程：0~100V、220V等可選（可定制其他電壓范圍）。

2）電流量程：0.02-20A互感式采樣（可定制其他電流范圍）。

3）額定頻率：45~65Hz。

4）信號處理：采用專用計量芯片，24位AD采用。

5）過載能力：1.2倍量程可持續；瞬間(<20ms)電流5倍，電壓1.5倍量程不損壞。

6）輸入阻抗：電壓通道>1KΩ/V，電流通道≤100mΩ。

2. 通訊接口

1）接口類型：提供UART通訊接口。

2）通訊協議：MODBUS-RTU協議。

3）數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通訊速率：波特率可設置1200、2400、4800、9600bps；通訊接口波特率默認4800bps，“n,8,1”格式。

3. 計量數據輸出

電壓、電流、功率、功率因素、頻率、電能等電參數。

4. 測量精度

電壓、電流、功率：≤1.0%；有功電度1級

5. 電源

DC+3.3V供電時，典型功耗：≤20mA。

6. 工作環境

1）工作溫度：-20~+70℃；存放溫度：-40~+85℃。

2）相對濕度：5~95%，無結露（在40℃下）。

3）海拔高度：0~3000米。

4）環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 安裝方式

嵌入安裝，可提供封裝

9. 模塊尺寸

25*40mm，管腳間距2.54mm

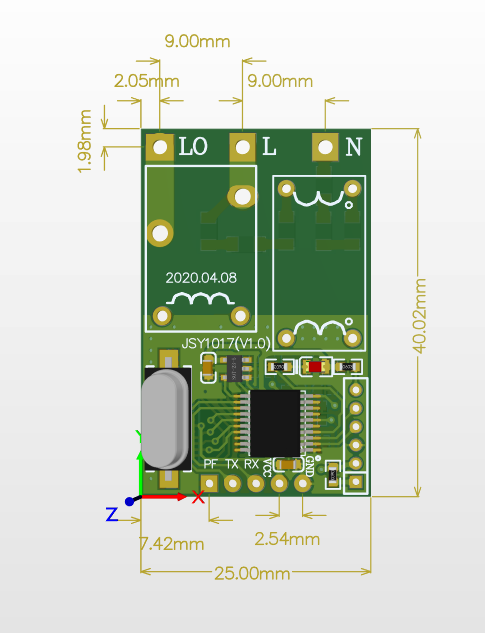

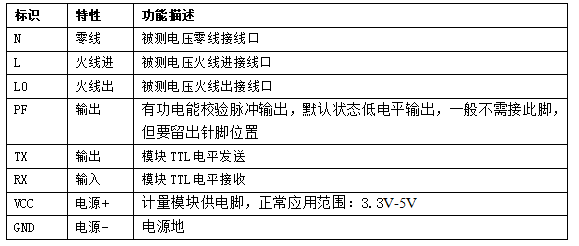

10. 外形接口定義及接線圖
