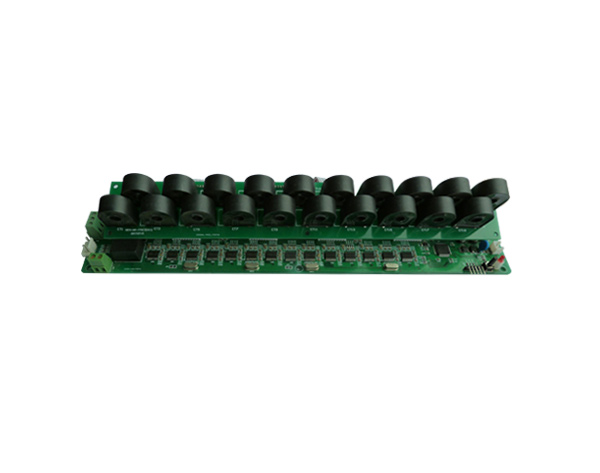

JSY-MK-179型20路互感式電量計量模塊是一款能夠完成電能采集、測量及數據傳輸交流電參數測量產品，能準確測量三相交流電壓、電流、功率、功率因數、頻率、電量等電參數，也可以測量20路單相交流電壓、電流、功率、功率因數、頻率、電量等電參數，提供1路RS-485通訊接口，可單獨提供電源，MODBUS-RTU規約，具有極優的性價比。

  JSY-MK-179型20路互感式電量計量模塊可廣泛應用于節能改造、電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用于監測交流設備的電流和電量消耗情況。

1. 單相或三相交流輸入

1）電壓量程：100V、220V、380V等可選。

2）電流量程：5A、50A、100A等可選；外配外接開口電流互感器型號可選。

3）信號處理：采用專用計量芯片，24位AD采用。

4）過載能力：1.2倍量程可持續；瞬間(<20ms)電流5倍，電壓1.2倍量程不損壞。

5）輸入阻抗：電壓通道>1KΩ/V。

2. 通訊接口

1）接口類型：1路RS-485通訊接口。

2）通訊協議：MODBUS-RTU協議。

3）數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通訊速率：RS-485通訊接口波特率可設置9600、19200、38400bps；波特率默認為9600bps。

3. 測試輸出數據

電壓、電流、功率、電能等多個電參量。

4.   測量精度

電壓、電流、功率：±1.0%；有功電度1級。

5. 電氣隔離

RS-485接口與交流供電電源、電壓輸入、電流輸入之間相互隔離；隔離耐壓2000VAC。

6. 電源

1）兩種電源方式選擇：可從輸入的交流電C相上取電，注意電壓范圍是AC85~265；也可選擇直流供電，輸入范圍是+9V~15V。

2）典型功耗：≤1W。

7. 工作環境

1）工作溫度：-20~+70℃；存放溫度：-40~+85℃。

2）相對濕度：5~95%，無結露（在40℃下）。

3）海拔高度：0~3000米。

4）環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

8. 溫度漂移

≤100ppm/℃

9. 產品尺寸

320*76mm

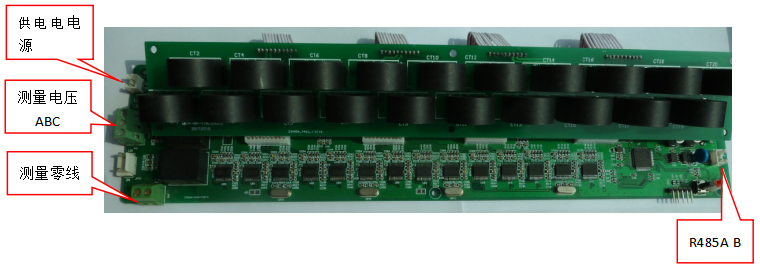

10. 接口定義
