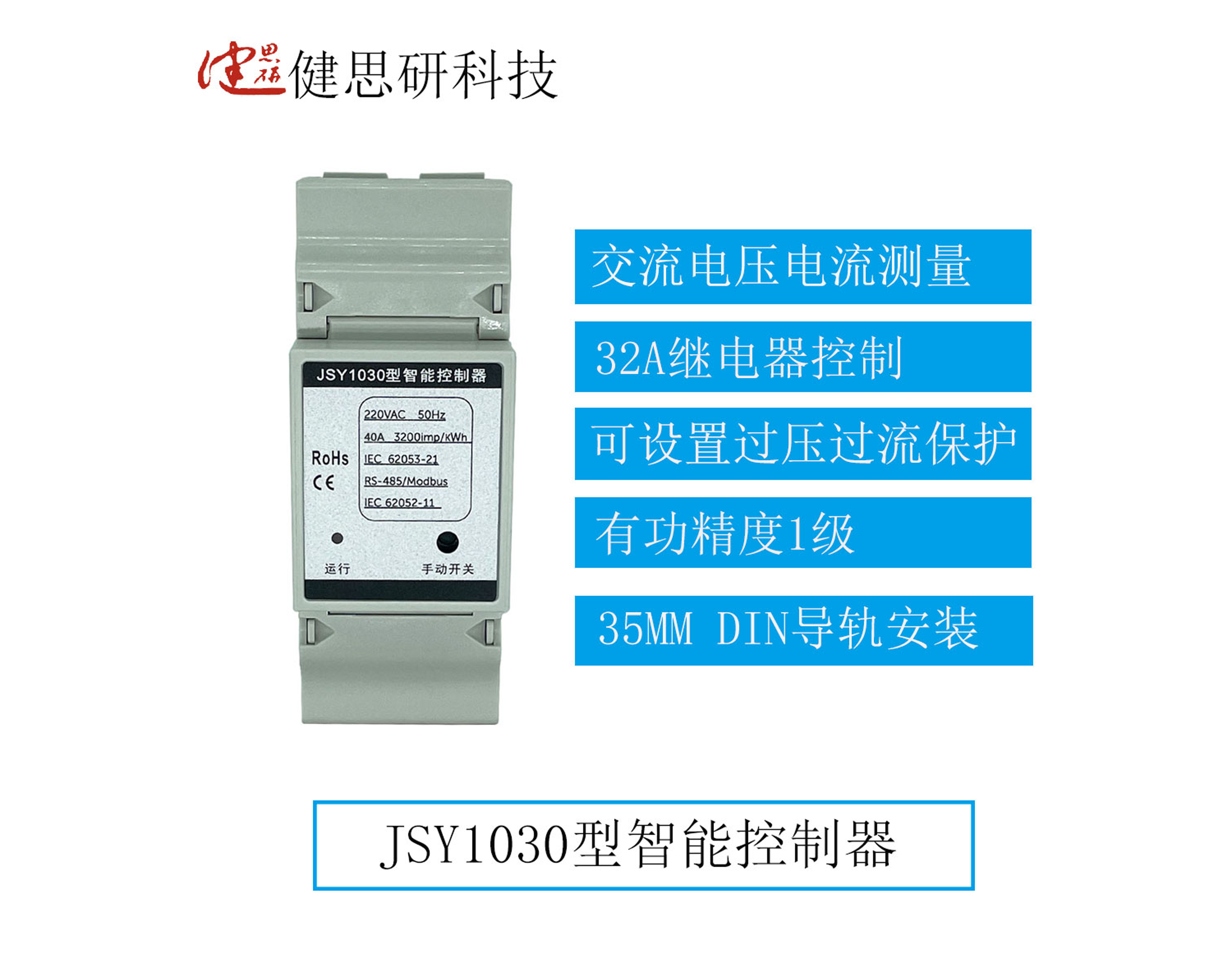

JSY1030型智能控制器是高度集成測量、數字通訊等，能夠完成電能測量、采集及傳輸，單相交流電參數測量應用產品，準確測量單相交流電壓、電流、功率、正反向電量及總電量等電參數，并具備1路RS-485通訊接口，32A繼電器控制，MODBUS-RTU規約，具有極優的性價比。

  JSY1030型智能控制器可廣泛應用于節能改造、電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用于監測控制交流設備的電流和電量消耗情況。

1. 單相交流輸入

1）電壓量程：100V、220V等可選

2）電流量程：AC 32A

3）信號處理：采用專用測量芯片，24位AD采用

4）過載能力：1.2倍量程可持續；瞬間（＜20mS）電流5倍，電壓1.2倍量程不損壞

5）輸入阻抗：電壓通道＞1KΩ/V；電流通道≤100mΩ

2. 通訊接口

1）接口類型：RS-485接口

2）通訊規約：MODBUS-RTU規約

3）數據格式：“n,8,1”

4）通訊速率：RS-485通訊接口波特率可設置1200、2400、4800、9600Bps；波特率默認為9600Bps

3. 測量輸出數據

電壓、電流、有功功率、有功電能、功率因素、頻率等多個電參量，

4. 測量精度

電壓、電流、電量：±1.0%，有功電度1級

5. 隔離

RS-485接口與供電電源、電壓輸入、電流輸出之間相互隔離；隔離耐壓2000VAC

6. 電源

1）AC220V供電時，峰值電壓不得超過265V；典型功耗：＜10VA

7. 工作環境

1）工作溫度：-20～+55℃；存放溫度：-40～+70℃。

2）相對濕度：5～95%，無結露（在40℃下）。

3）海拔高度：0~3000米

4）環境：無爆破、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

8. 溫度漂移

≤100ppm/℃

9. 安裝方式

35mm DIN導軌式安裝

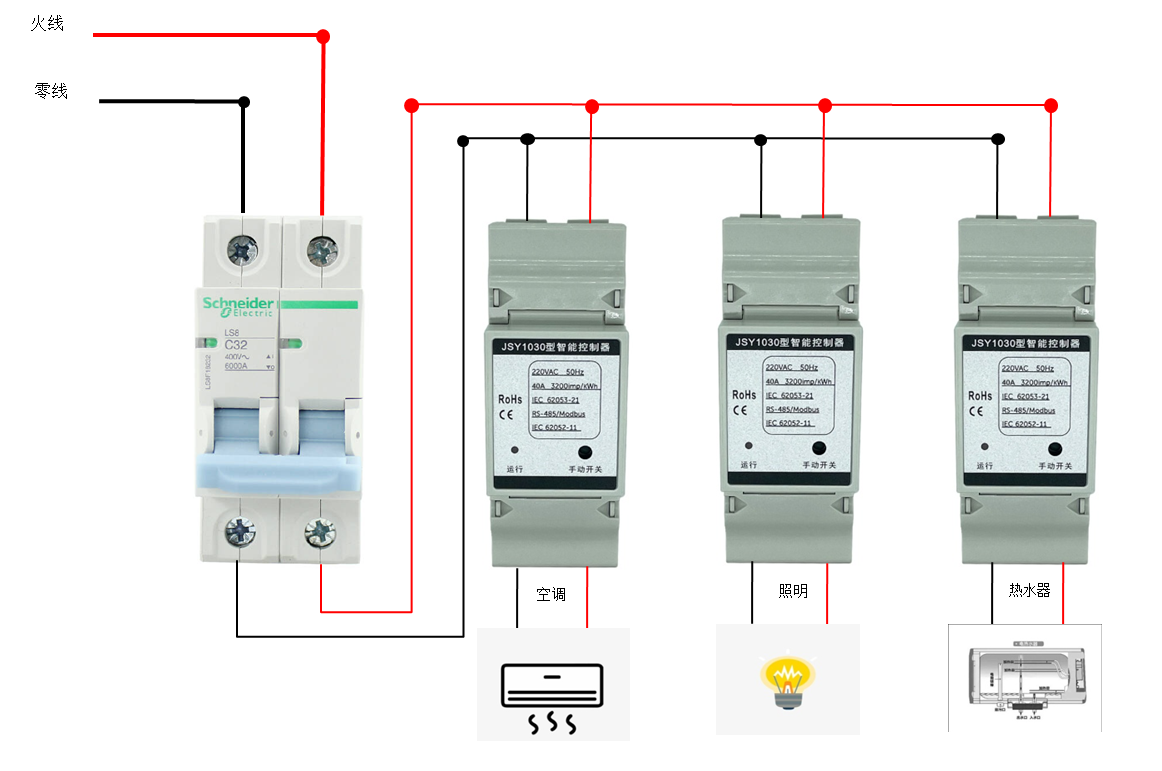

10. 產品安裝示意圖
