JSY-MK-360三相PDU電流表頭是基于創新的SUM（可持續、可升級和可維護）設計理念技術，作為計量型柜式配電單元（PDU）的關鍵元器件，裝入PDU主體以后，可提供主動計量功能；用戶設定的告警閾值可通過實時本地告警發出潛在電路過載警告；用戶可以通過RS485配置計量型柜式PDU。

1. 三相交流輸入

1)電壓量程：額定電壓3*220/380V（A相供電）。

2)電流量程：16A、32A、63A可配置，默認63A。

3)信號處理：采用專用計量芯片，24位AD采用。

4)過載能力：1.2倍量程可持續;瞬間(<20ms)電流5倍，電壓1.2倍量程不損壞。

5)輸入阻抗：電壓通道>1KΩ/V。

2. 通訊接口

1)接口類型：1路RS-485通訊接口。

2)通訊協議：MODBUS-RTU協議。

3)數據格式：默認n,8,1。

4)通訊速率：波特率默認為9600bps。

3. 測試輸出數據

電壓、電流、功率、電能等多個電參量。

4. 測量精度

電壓、電流、功率：±1.0%;有功電度1級。

5. 電氣隔離

RS-485接口與交流供電電源、電壓輸入、電流輸入之間相互隔離;隔離耐壓2000VAC。

6. 電源

1)電源方式：電壓范圍是AC85~265

2)典型功耗：≤1W。

7. 工作環境

1)工作溫度：-10~+50℃;極限工作溫度：-20~+60℃。

2)相對濕度：10~90%。

3)海拔高度：0~3000米。

4)存儲運輸極限溫度：-30~70℃。

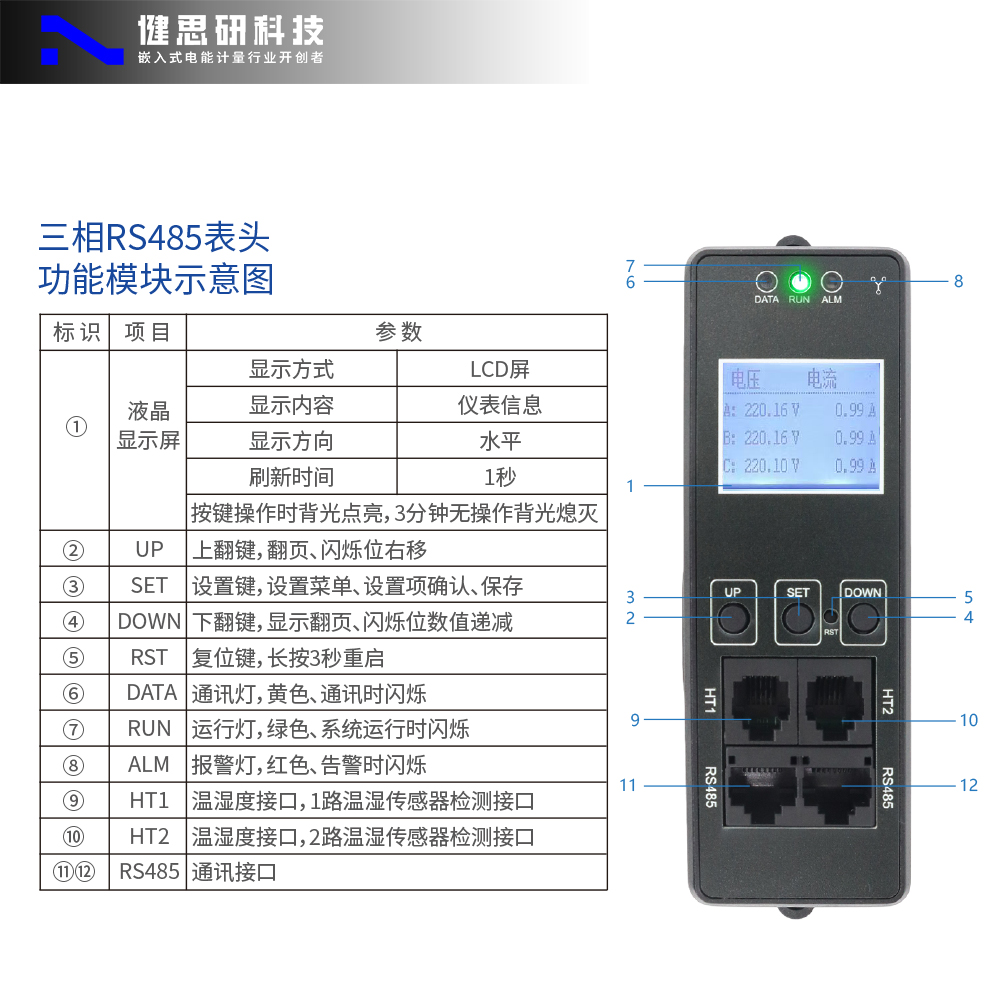

8. 面板定義

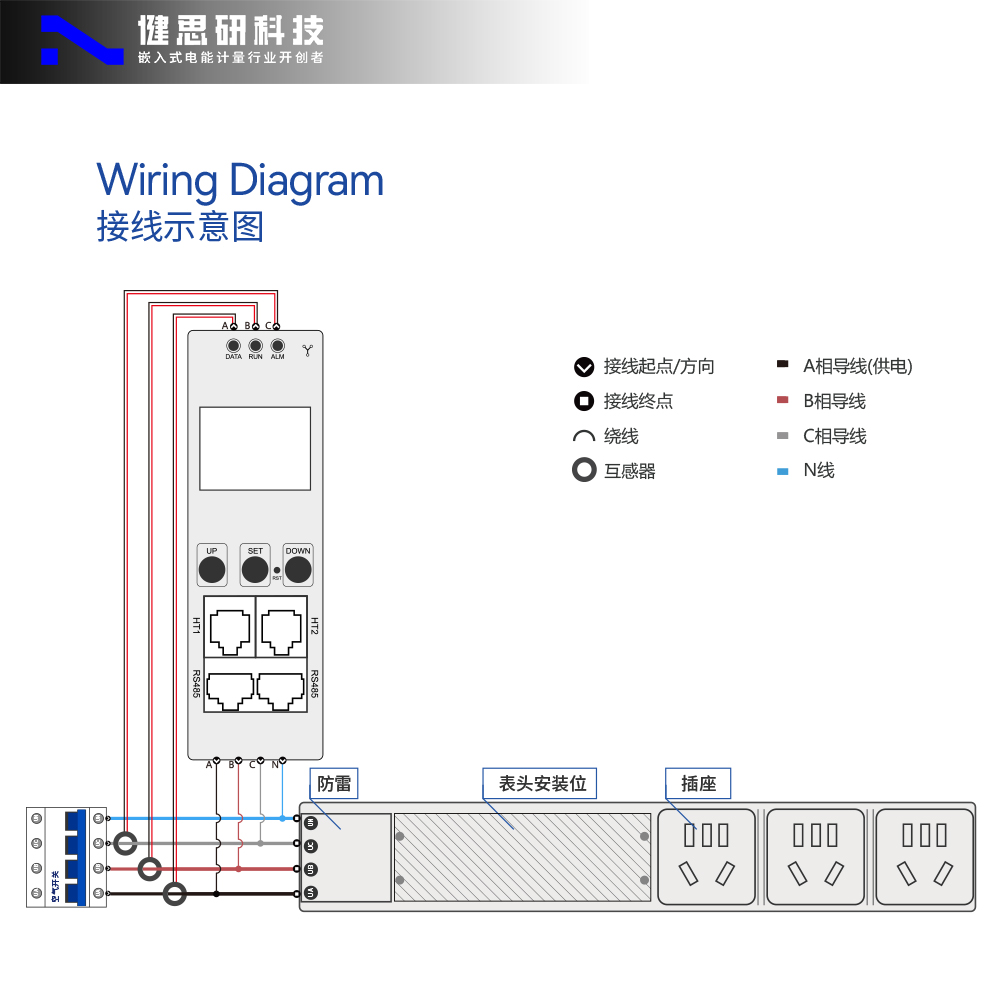

9. 接線參考
