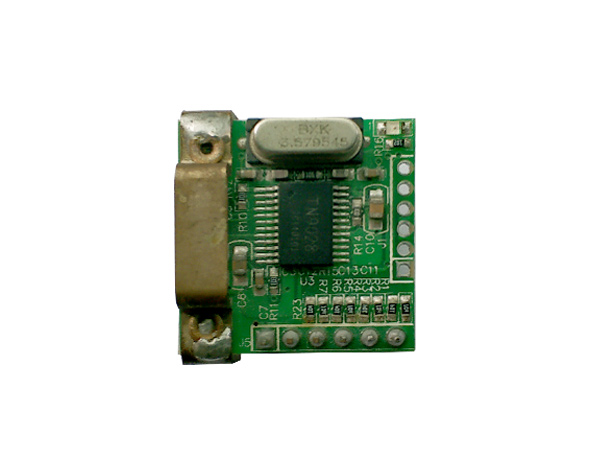

JSY-MK-151交直流電能計量模塊是為了適應各類電器廠家對自己的產品用電情況進行監控研發而成。通過UAR接口方便和其他單片機、ARM連接實現眾多自動化控制功能。

  滿足充電樁鑒定規程《JJG1148-2018》《GB_T_17215.321-2008》中計量標準要求。

  《MODBUS-RTU》協議。可選配不同規格，方便易用。

1. 單相交流輸入

1）電壓量程：0~100V、220V等可選。

2）電流量程：0~16A錳銅采樣直入式。

3）額定頻率：45~65Hz。

4）信號處理：采用專用計量芯片，24位AD采用。

5）過載能力：1.2倍量程可持續；瞬間(<20ms)電流5倍，電壓1.5倍量程不損壞。

6）輸入阻抗：電壓通道>1KΩ/V，電流通道≤100mΩ。

2. 通訊接口

1）接口類型：提供UART通訊接口。

2）通訊協議：MODBUS-RTU協議。

3）數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通訊速率：波特率可設置1200、2400、4800、9600bps；通訊接口波特率默認4800bps，“n,8,1”格式。

3. 計量數據輸出

電壓、電流、功率、功率因素、頻率、電能等電參數。

4. 測量精度

電壓、電流、功率：≤1.0%；有功電度1級

5. 電源

DC+5V供電時，峰值電壓不得超過+5.5V；典型功耗：≤20mA。

6. 工作環境

1）工作溫度：-20~+70℃；存放溫度：-40~+85℃。

2）相對濕度：5~95%，無結露（在40℃下）。

3）海拔高度：0~3000米。

4）環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 安裝方式

嵌入安裝

9. 模塊尺寸

25.5*23.5*13.7mm；管腳間距2.54mm

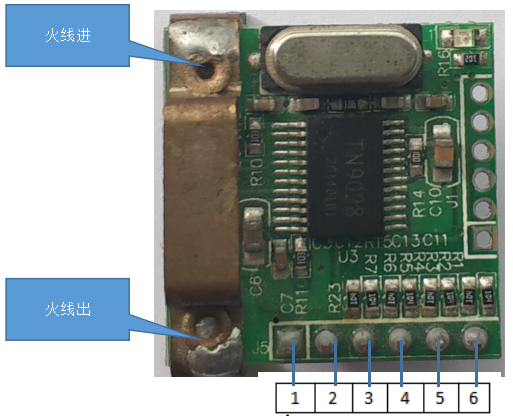

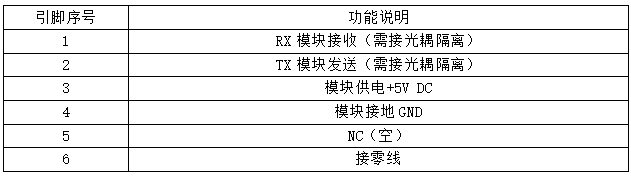

10. 外形接口定義及接線圖
