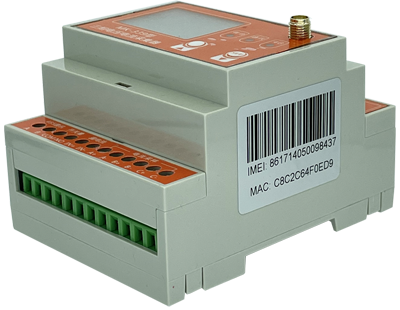

JSY-MK-339三相電壓電流采集器系我公司采用微電子技術與專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的擁有完全自主知識產權的三相電能表。該測試儀技術性能完全符合IEC 62053-21國標標準中1級三相有功電能表的相關技術要求，能直接精確地測量額定頻率為50HZ或60HZ三相交流電網中的電壓、電流、功率、功率因數、電量及總量等電參數。該檢測儀內置4G通訊模組、帶1路RS485通訊接口,點陣液晶顯示,MODBUS-RTU通訊協議方便與各種AMR系統聯接，具有可靠性好、體積小、重量輕、外形美觀、安裝方便等特點。

1. 三相交流輸入

1) 電壓量程：100V、220V、380V等可選；

2) 電流量程： 5A、20A、50A、100A、200A等可選；外配外接開口電流互感器型號可選；

3) 信號處理：采用專用測量芯片，24位AD采樣；

4) 過載能力：1.2倍量程可持續；瞬間(<200mS)電流5倍，電壓2倍量程不損壞；輸入阻抗：電壓通道＞1 kΩ/V；電流通道≤100mΩ。

2. 通訊接口

1)接口類型：1路RS-485通訊接口。

2)通訊協議：MODBUS-RTU協議。

3)數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通訊速率：RS-485通訊接口波特率可設置1200、2400、4800、9600Bps;波特率默認為9600bps。

5)無線通訊制式： 4G，CAT1，支持LTE-TDD和LTE-FDD

3. 測試輸出數據

電壓、電流、功率、電能等多個電參量。

4. 測量精度

電壓、電流、功率：≤1.0%;有功電能計量標準1.0級

5. 電源

寬電壓供電；220VAC供電時；典型功耗：50mA。

6. 工作環境

1)工作溫度：-20~+70℃;存放溫度：-40~+85℃。

2)相對濕度：5~95%，無結露(在40℃下)。

3)海拔高度：0~3000米。

4)環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 安裝方式

標準4P導軌安裝
