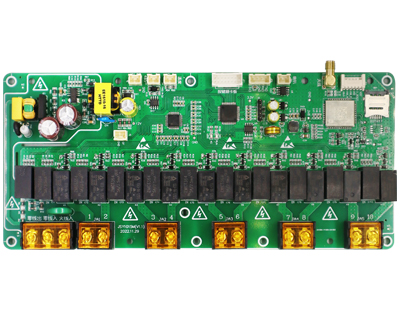

JSY1015 交流10路電動車充電樁電能計量模塊
交流充電樁計量模塊
1.輸入類型：?jiǎn)蜗嘟涣鳌?20V/50Hz。
2.充電端口：10個，十路輸出。
3.最大電流：最大總電流40A，單路最大4A。
4.繼電器規格：220V/10A，繼電器防粘連專利加持更耐用。
5.最大功率：整機最大總功率9000W，單路最大900W。
6.通訊方式：4G通訊。
7.可根據客戶要求更改和定制。
產品概述：/ PRODUCT OVERVIEW
JSY1015型 10路電動車自行車充電控制主板是具有交流輸出電源遠程控制、充電安全控制、電能計量、按時計費功能于一體的交流供電裝置，為用戶提供10個充電端口，用戶可以通過微信掃碼或刷卡充電，電站實時采集用戶的充電信息：電流、電壓、功率、功率因數、電量。可以通過運營平臺實時查看用戶的充電數據，電站按分鐘和功率實時計費的電動充電主板。
產品技術參數：/ PRODUCT TECHNICAL PARAMETERS
| 功能特點 | 技術參數/規格內容 | 備注 |
| 輸入類型 | 單相交流 | 220V50Hz |
| 充電端口 | 10個 | 十路輸出 |
| 最大總電流 | 40A |
|
| 單路最大電流 | 4A |
|
| 繼電器規格 | 220V/10A | 繼電器防粘連專利加持，更耐用 |
| 粘連檢測 | 支持 | 繼電器防粘連專利加持 |
| 單路最大功率 | 900W | 默認900W，可設置200-1000W |
| 整機最大功率 | 9000W | 跟設定值相關聯 |
| 典型功耗 | ＜5W |
|
| 輸入電壓 | 220V±20%/50Hz | 輸出電壓220V |
| 輸入輸出端子 | 輸入L/N，輸出L/N |
|
| 電流下限 | 充滿自停 | 默認0.02A，可設置0.02-1A |
| 電流下限延遲 | 90S后動作 | 默認90S，可設置30-300S |
| 過載保護 | 超功率動作 | 默認動作時間5S，可設2-15S |
| 欠壓過壓保護 | ≤176V AC，≥264V AC | |
| 過流保護 | 支持 |
|
| 空載保護 | 支持 | 設定的一定時間內關閉該回路 |
| 功率識別自適應 | 支持 | 防止私接大功率設備 |
| 過溫保護 | 支持 | 高溫判斷值85℃，可設置30-99℃ |
| 短路保護 |
無 |
外接空開 |
| 漏電保護 | 無 | 外接漏電保護器 |
| 語音播報 | 支持 | 選配 |
| 顯示屏 | 支持 | 選配 |
| 電氣隔離 | 485/電源/電壓/電流輸入相互隔離，耐壓2000V | |
| 通訊方式 | 1路RS485接口 | 默認波特率9600bps |
| 聯網方式 | 4G全網通 |
|
| 充電平臺 | 支持 |
|
| 充電方式 | 刷卡+微信掃碼 | 選配 |
| 充電時間 | 默認12H | 可設置1~24H |
| 測量參數 | 電壓/電流/功率 | 電能/功率因素/頻率等 |
| 測量精度 | ±1% | 有功電度1級 |
| 計量芯片 | 內置 | 專用計量芯片 |
| 工作溫度 | -20~+55℃ |
|
| 存放溫度 | -40~+75℃ |
|
