一、項目核心目標：全方位解決家庭用電管理痛點

這款家庭能源網關的核心是通過智能監測技術，實現家庭用電的精細化管理，具體有4大核心目標：

1.精準計量總用電量：實時捕捉家庭用電數據，為用電分析、費用核算提供基礎支撐，對家庭耗電了如指掌。

2.智能識別電器使用頻次：通過監測不同時段的功率波動，自動判斷各類電器的開關狀態，精準統計使用頻率，為節能降耗提供數據依據。

3.精準核算階梯電費：適配我國尖峰平谷電價政策和階梯電價規則，自動調整計算邏輯，生成清晰電費賬單，合理規劃用電時間、降低支出。

4.電器狀態智能判別：通過監測線路電流、功率、功率因數等參數，識別家中電器種類與數量，不僅方便設備管理，還能快速定位故障，提升用電安全性。

綜上所述：本項目通過集成先進的智能監測技術，為家庭用電管理提供了一套全方位的解決方案。用戶通過這一系統，可以實現對家庭用電的精細化、智能化管理，有效降低用電成本，提高生活品質，同時為節能減排做出貢獻。

二、關鍵器件選型：健思研核心器件，穩定可靠是核心

一款優質的能源網關，離不開性能過硬的核心器件。

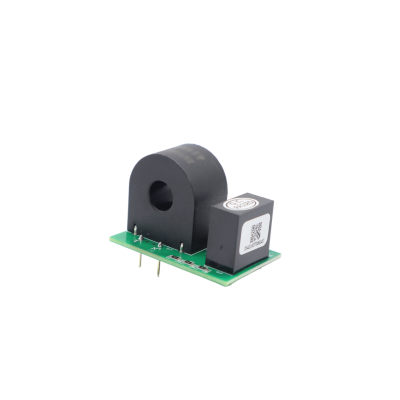

1. 單相互感式計量模塊：JSY-MK-163T

作為數據采集的核心，這款單相電參數測量模塊，憑借卓越性能成為項目首選，核心優勢如下：

測量全面精準：支持電壓、電流、功率、功率因數、頻率、電能、二氧化碳排量等多類參數，覆蓋家庭用電監測全需求；采用專用測量芯片和24位AD采樣，電壓、電流、電量測量誤差小于±1.0%，有功電度達1級標準，數據精準度有保障，這也是JSY-MK-163T這款產品廣受行業認可的關鍵。

接口友好易適配：自帶1路TTL通訊接口，兼容5V/3.3V，支持標準Modbus-RTU規約，編程適配更輕松，無論是新手還是資深開發者，都能快速上手。

穩定耐用抗干擾：耐壓達DC3000V，被測電源與供電電源相互隔離，支持-20～+70℃工作溫度，具備防電源接反保護功能，家庭復雜用電環境也能輕松應對。

安裝靈活適配廣：可選單匝穿心PCB固定或開口互感器，接線簡單，模塊平面尺寸僅25.6*43.3mm，小巧的體積讓它能輕松嵌入各類設備，適配不同安裝場景。

掉電數據不丟失：電度數據采用4字節無符號數存儲，連續累計10年不會溢出，掉電后數據依然保存，無需擔心數據丟失問題。

接口定義

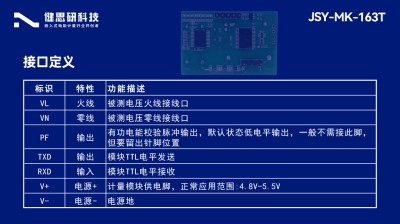

JSY-MK-163電能計量模塊管腳說明

外形及安裝

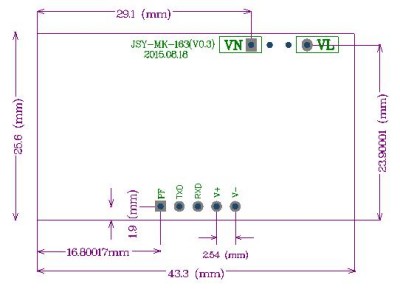

外形尺寸圖

2. 主控MCU：HC32F005

HC32F005是一款由華大半導體有限公司生產的32位ARM Cortex-M0微控制器。這款MCU具有以下特點：

核心與性能：HC32F005采用Cortex-M0內核，主頻為32MHz。它具備32K字節的Flash存儲器和4K字節的RAM，其中Flash帶有擦寫保護功能，而RAM附帶奇偶校驗，增強了系統的穩定性。

功耗管理：這款MCU擁有靈活的功耗管理系統，支持多種功耗模式，包括深度休眠模式（5μA @ 3V）、低速工作模式（10μA @ 32kHz）、睡眠模式（30μA/MHz @ 3V @ 16MHz）以及工作模式（150μA/MHz @ 3V @ 16MHz）。它的低功耗喚醒時間僅為3μs，使得模式切換更加靈活高效。

外設與接口：HC32F005集成了多種外設和接口，包括多路UART、SPI、I2C通訊接口，以及12位1Msps采樣速率的SARADC（模數轉換器）。此外，它還配備了比較器、定時器/計數器、蜂鳴器頻率發生器等。

封裝與工作溫度：HC32F005提供多種封裝選項，如SOP20、TSSOP20等，適用于不同的應用需求。它的工作溫度范圍為-40至85攝氏度（某些型號可達-40至105攝氏度）。

注：這里只是粗略的講解芯片的資源，詳細情況可點擊產品手冊下載

引腳定義

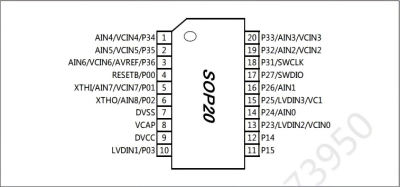

HC32F005管腳圖

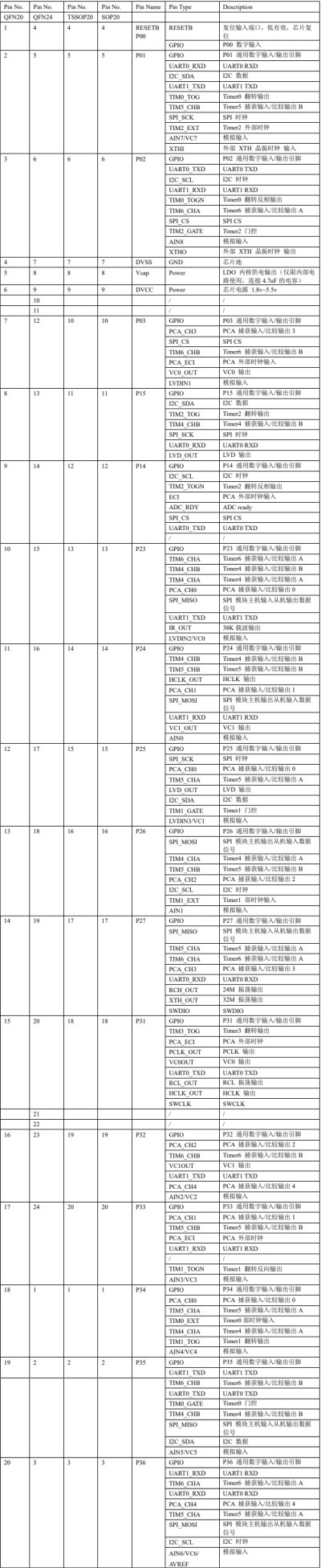

引腳功能說明

三、資源福利

為了方便大家快速上手，整理了以下關鍵資源，點擊即可獲取：

1.深圳市健思研科技產品詳情：http://www.njqydj.com

2.單相互感式計量模塊JSY-MK-163T產品手冊：

3.接線教程：https://www.bilibili.com/video/BV1MEHMeJEW8

下一期，我們將聚焦主控MCU的UART中斷配置，教大家如何實現與JSY-MK-163T模塊的數據收發，為后續讀取電參數數據打好基礎～ 關注不迷路，一起解鎖智能硬件開發新技能！
