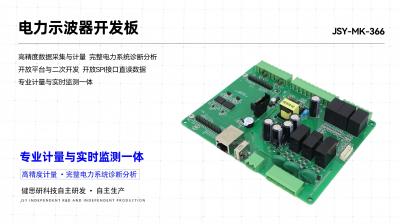

在智能電網升級、電力設備智能化浪潮下，電力系統的原始數據采集速度、精度與適配性成為行業核心訴求。深圳市健思研科技全新推出JSY-MK-366三相電力參數采集開發板，以 “原始數據提供者”為核心定位，集24位超高精度、毫秒級更新、全場景適配于一體，專為電力故障錄波器、微機保護器等產品賦能，讓電力研發、故障溯源、實時保護更高效、更省心！

核心亮點

01全維度數據采集，計量精度拉滿

24位ADC模數轉換，分辨率遠超傳統8-10位單片機與16位計量芯片，精準還原電網模擬量細節，無數據失真；

單個完整正弦曲線含256個采樣點，50Hz/60Hz 工頻電網下，每秒采樣量高達256*60*50，徹底解決傳統產品“數據更新慢”痛點，滿足故障分析、實時保護等高頻需求；

嚴苛計量標準，自動記錄故障前10個波形、故障后10個波形，為故障溯源提供完整數據鏈。

02內置高級分析引擎，故障診斷更智能

電能質量深度解析：涵蓋 61 次諧波、間諧波、電網不平衡度、超限記錄、有功/無功/視在功率、功率因數等，覆蓋電網電力全場景需求；

事件智能監測錄波：實時捕捉電壓暫降、驟升、中斷、快速電壓變化等故障，精準記錄事件的精確時標、幅值與持續時間，為故障溯源提供關鍵依據；

運行狀態全面把控：精準計算電壓電流不平衡度、閃變，提前預警電力系統異常，助力用戶防患于未然。

03開放平臺設計，二次開發無限制

數據完全開放：通過雙路SPI接口可自由訪問原始采樣數據、所有計算參數及底層寄存器，無需從零構建基礎算法，大幅降低開發門檻。

靈活擴展能力：支持自定義故障錄波算法、保護邏輯、能效分析模型，完美適配不同場景下的個性化研發需求，賦能創新設計。

豐富接口支持：除SPI高速通信、RS485 接口外，還配備有功/ 無功脈沖輸出、SWD調試接口，波形數據通過SPI2主機接口連續實時發送，設備集成更便捷高效。

04 便捷測試支持

為讓開發者快速落地項目，JSY-MK-366配套專屬測試工具與上位機軟件，無需額外適配，接線即測、操作極簡：

專屬測試工具，通信無縫銜接：搭配USB轉UART/IIC/SPI協議工具，輕松實現電腦與開發板的信號轉換與數據傳輸。

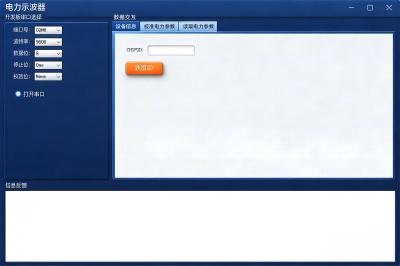

可視化上位機軟件，數據直觀可控：配套電力示波器上位機軟件，界面簡潔易用，支持三大核心功能模塊，全程可視化操作

應用場景

電力系統故障分析：支持自定義錄波、暫態分析、繼電保護原型驗證，快速定位電網故障根源，提升故障處理效率。

電能質量監測設備開發：可打造便攜式 / 在線式分析儀，滿足南網標準對諧波、間諧波的監測要求，適配專業監測場景。

智能配用電終端研發：適配智能斷路器、能效管理終端、充電樁計費控制單元原型開發，助力智能配用電領域技術升級。

新能源系統監控：精準完成光伏、儲能系統的電力參數采集與數據分析，保障新能源系統穩定運行，優化能源利用效率。

教學與科研：適用于電力電子、智能電網專業實驗教學，支持高校課題研究與技術創新，為學術研究與人才培養提供可靠硬件支撐。

工業級品質保障，穩定可靠

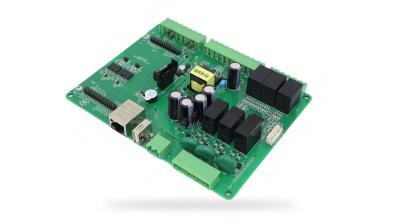

模塊化架構：核心計量芯片（HT7628）+信號調理+隔離通信設計，集成電壓/電流互感器、精密基準源，關鍵節點預留測試點，調試更便捷；

寬環境適配：支持三相三線/四線配置，電壓電流增益可選，工作溫度- 30℃～+65℃，板載防護達IP54，惡劣環境穩定運行；

安全保障：關鍵參數掉電保存，DC 12V工業供電設計，多重電氣保護，耐用性拉滿；

頻率限定：專為50Hz/60Hz工頻電網打造，聚焦核心場景，性能更專注。

總結

JSY-MK-366 不僅是一款開發板，更是電力電子領域的 “高效研發伙伴”—— 以 “原始數據精準供給” 為核心，解決行業速度慢、精度低、開發難三大痛點，適配不同開發能力客戶，覆蓋從故障分析到實時保護的全場景需求。無論是原型驗證、產品研發，還是批量生產，都能為你節省時間成本，搶占市場先機！

現在咨詢可獲取《詳細技術手冊》！咨詢熱線：400-001-9882官網：http://www.njqydj.com/

電力測量從未如此簡單，JSY-MK-366 與你共拓電力智能化新賽道！
