JSY-MK-135A電流計量模塊是為了適應各類電器廠家對自己的產品用電情況進行監控研發而成。通過UAR接口方便和其他單片機、ARM連接實現眾多自動化控制功能。

滿足充電樁鑒定規程《JJG1148-2018》《GB_T_17215.321-2008》中計量標準要求。

《MODBUS-RTU》協議。

可選配不同規格，單匝穿心固定PCB或開口互感器，方便易用。

1. 單相交流輸入

1)電壓量程：0~100V、220V等可選。

2)電流量程：0~16A錳銅采樣直入式或互感式 20A、50A、100A等可選;可外接電流互感器型號可選。

3)額定頻率：45~65Hz。

4)信號處理：采用專用計量芯片，24位AD采用。

5)過載能力：1.2倍量程可持續;瞬間(<20ms)電流5倍，電壓1.5倍量程不損壞。

6)輸入阻抗：電壓通道>1KΩ/V，電流通道≤100mΩ。

2. 通訊接口

1)接口類型：提供UART通訊接口。

2)通訊協議：MODBUS-RTU協議。

3)數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通訊速率：波特率可設置1200、2400、4800、9600bps;通訊接口波特率默認4800bps，“n,8,1”格式。

3. 測試輸出數據

電壓、電流、功率、功率因素、頻率、電能等電參數。

4. 測量精度

電壓、電流、功率：≤1.0%；有功電度1級

5. 電源

DC+5V供電時，峰值電壓不得超過+5.5V；典型功耗：≤20mA。

6. 工作環境

1)工作溫度：-20~+70℃;存放溫度：-40~+85℃。

2)相對濕度：5~95%，無結露(在40℃下)。

3)海拔高度：0~3000米。

4)環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 安裝方式

嵌入安裝

9. 模塊尺寸

35×21×7mm；管腳間距2.54mm

10. 外形接口定義及接線圖

注：1、‘接火線’管腳只有在互感器采樣時才需接，（錳銅采樣時火線已從錳銅端接入）

2、使用時需單獨給模塊供直流5V電源，RX，TX腳外部需接光耦隔離。

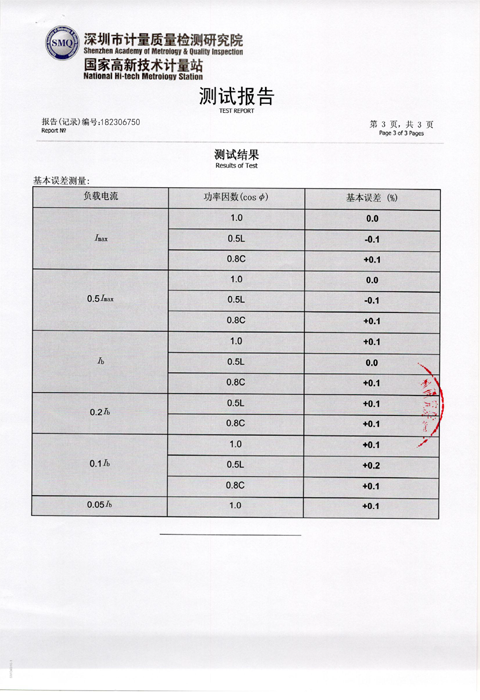

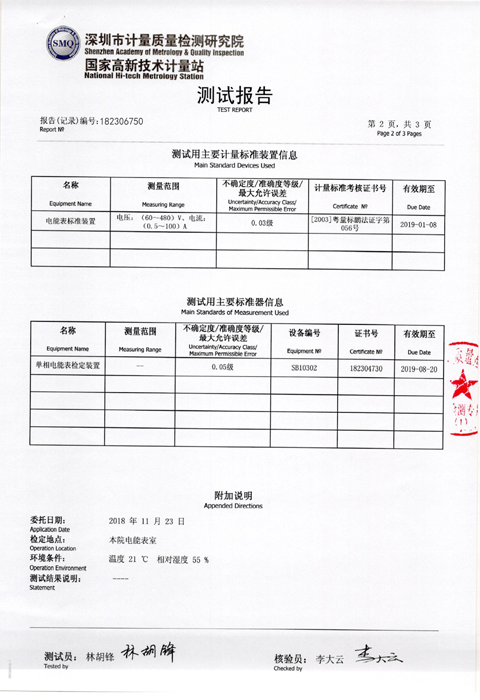

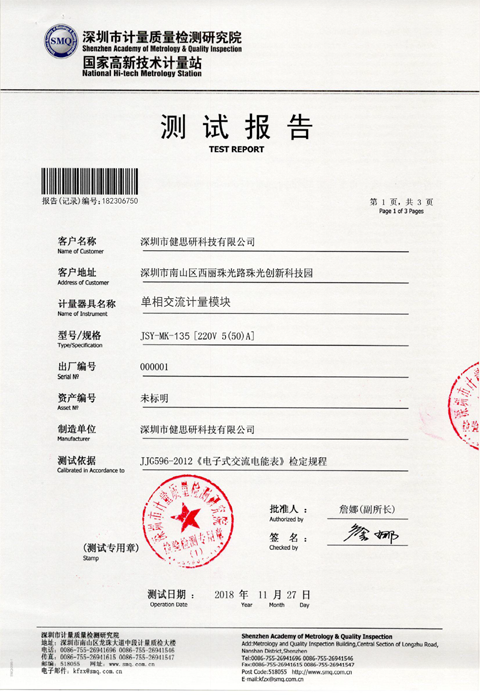

計量質量研究院測試報告
