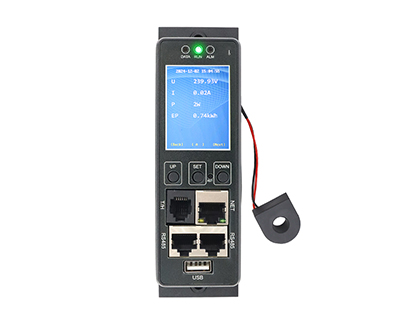

JSY1053 是深圳市健思研科技基于 SUM（可持續、可升級和可維護）設計理念研發的單相計量型柜式配電單元核心元器件，作為專業級網絡遠程監控管理電源分配系統的重要組成，集成網絡通訊、電源分配、電能計量等自主核心技術。產品輸入電壓為 176-264V，最大總負載電流 63A，可實現單相電路的電壓、電流、功率、電能等電參數的總測量與每路輸出測量，支持每路輸出遠程開 / 關控制，還可自定義每路輸出上 / 下電時序與間隔時間。

1. 單相交流輸入

1)電壓量程：額定電壓 220V，工作范圍 AC176～264V。

2)電流量程：最大總負載電流 63A，輸出電流 8A 可選 20A 大電流。

3)信號處理：集成專業計量模塊，支持總路及每路輸出電參量精準采集。

4)過載保護：支持自定義過流告警閾值，觸發后多方式告警，有效防護電路過載。

5)測量維度：覆蓋電壓、電流、功率、功率因數、電能等全電參量。

2. 通訊接口

1)接口類型：1 路以太網接口、2 路 RS485 通訊接口（同總線，方便級聯）。

2)通訊協議：支持 MODBUS-RTU（級聯 / 配置）、SNMP V1/V2C/V3，提供二次開發接口。

3)級聯能力：RS485 總線最多級聯 4 臺設備，通訊距離≤1200 米。

4)數據傳輸：Web 端實時同步電參量、溫濕度、設備狀態等數據，刷新延遲≤1s。

3. 測試輸出數據

總路及每路輸出的電壓、電流、功率、功率因數、電能；環境溫濕度數據；設備運行狀態、告警狀態、事件日志等。

4. 測量精度

電壓分辨率 0.01V、電流分辨率 0.01A，溫濕度分辨率 0.1；溫度測量精度 ±0.5℃，濕度測量精度 ±2%；電參量測量精準度適配工業級計量要求。

5. 電氣隔離

通訊接口與供電、輸出回路電氣隔離，滿足工業級配電設備絕緣防護標準。

6. 電源

1)供電方式：單相交流供電，適配輸入電壓范圍 AC176～264V。

2)功耗特性：工業低功耗設計，適配機房不間斷供電場景。

7. 工作環境

1)工作溫度：-10~+50℃；極限工作溫度：-20~+60℃。

2)相對濕度：10~90%（無凝露）。

3)存儲運輸：極限溫度 - 40~+70℃，適應物流及機房倉儲環境。

4)適用場所：無爆炸、腐蝕氣體，無顯著搖動、振動和沖擊的工業 / 機房環境。

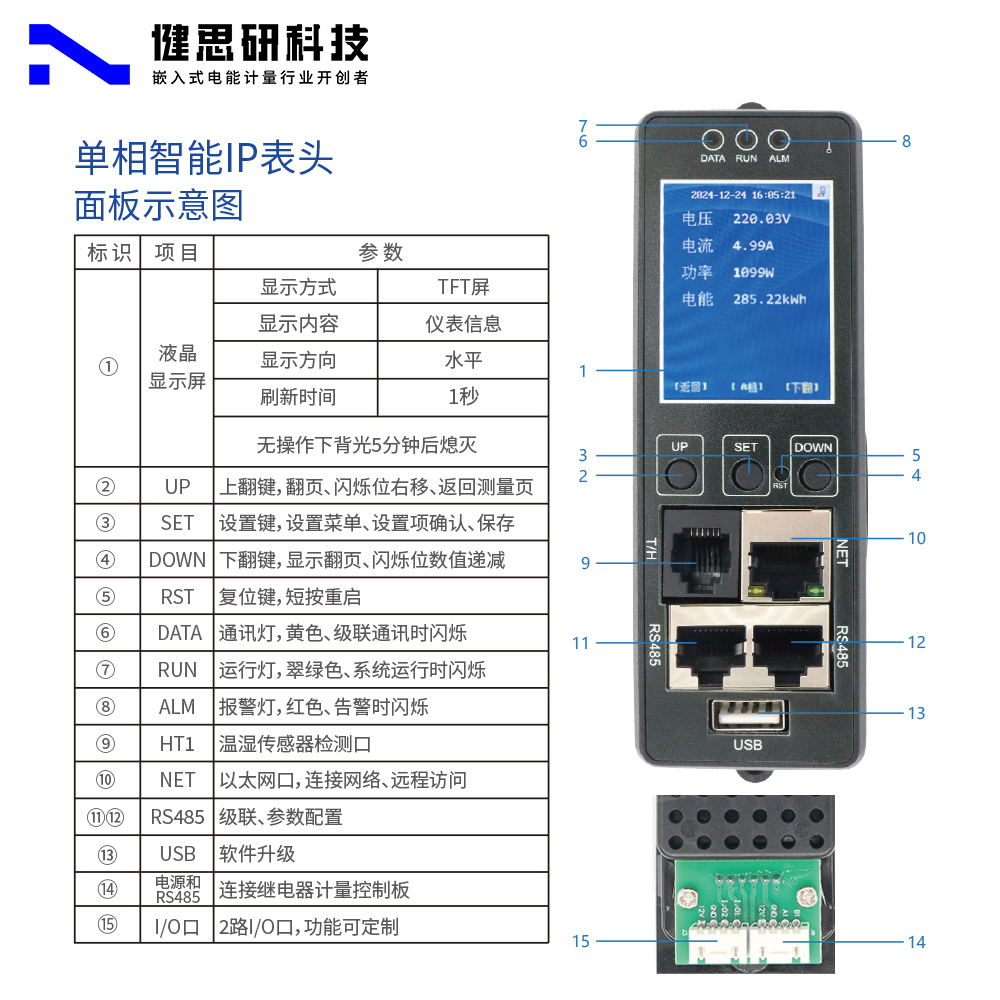

8. 面板定義

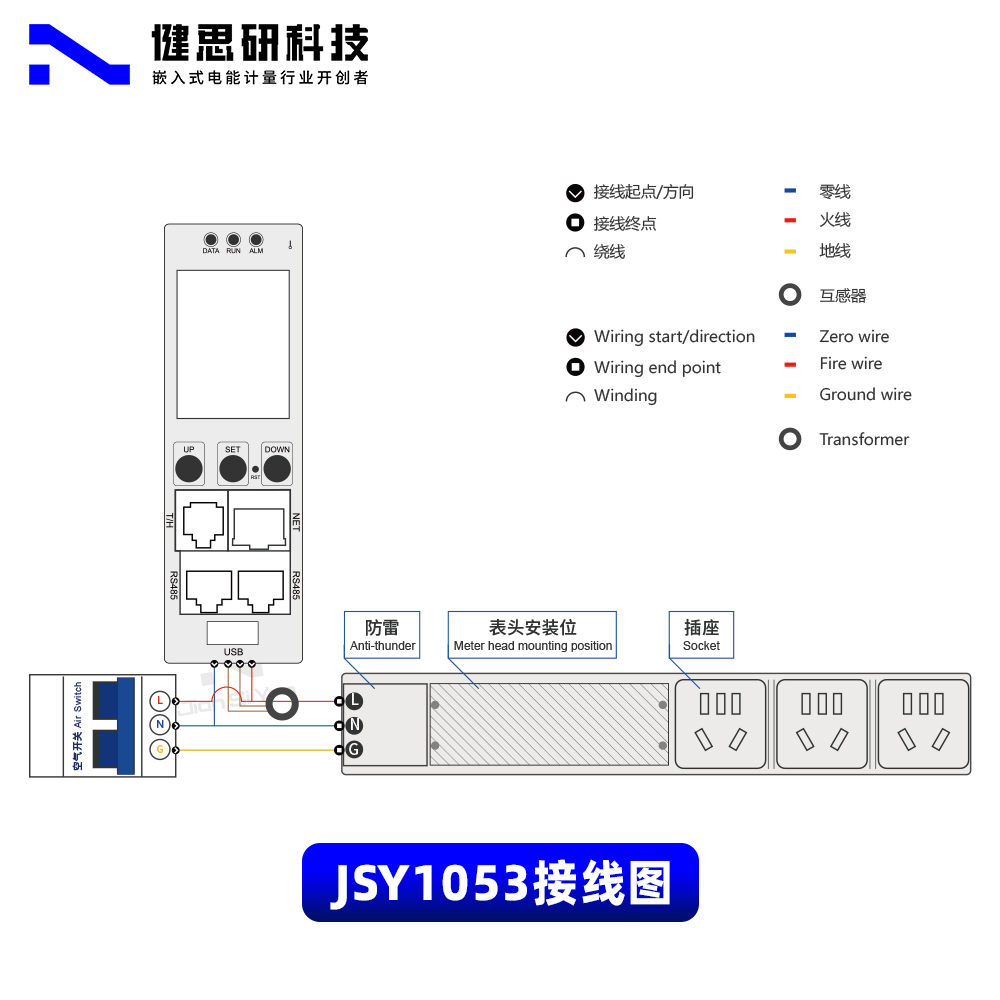

9. 接線參考
