隨著綠色出行理念的普及和電動自行車市場的快速發展，自行車充電樁的需求日益增長。作為自行車充電樁的核心組成部分，PCB（印制電路板）的設計和制造質量直接關系到整個充電設備的性能、安全性和可靠性。本文將從自行車充電樁PCB的布局注意事項和制造難點兩方面進行探討。

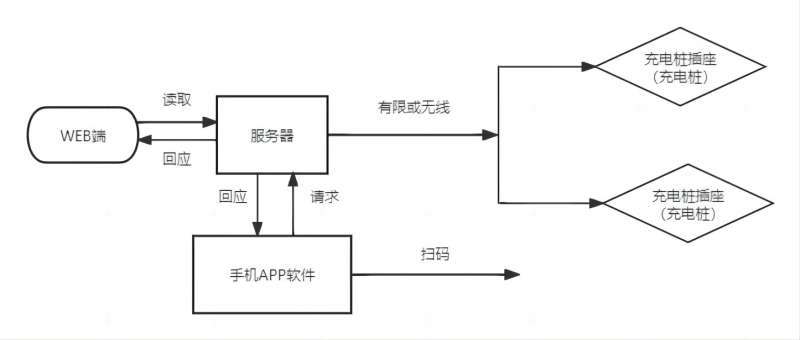

什么是自行車充電樁：自行車充電樁是為電動自行車提供充電服務的設備，通常安裝在公共場所如小區、商場等，支持多輛電動自行車同時充電。它具備充滿自停功能，確保充電安全，并通過智能管理方便用戶查看充電狀態和消費明細。

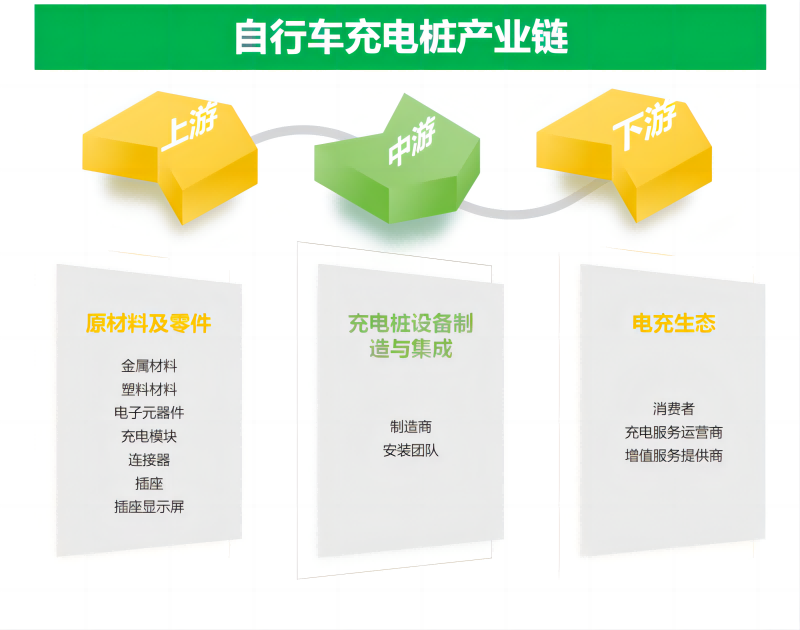

讓我們看看自行車充電樁行業的上下游產業及相關的行業概況。

可以清晰地觀察到，上游產業主要聚焦于材料本身以及相關產品設備的生產，那么中游行業主要是以自行車充電樁的制作與安裝為主，其技術細節和工藝要求較為關鍵。而進入更為細致的中下游領域，我們可以發現其與PCB行業（印制電路板行業）的緊密聯系。最后，下游行業則涵蓋了多元化的應用與服務，滿足市場的多樣化需求。

拿我們熟悉的鋰電池來舉例，因?yàn)楦鞣N控制系統，如鋰電池等充電樁產品都需要PCB去實現。

那么自行車充電樁行業中的PCB產品到底什么樣？小編特意找來我們JSY-MK-1092幾個充電樁的板子給大家看看，分別是這樣的。

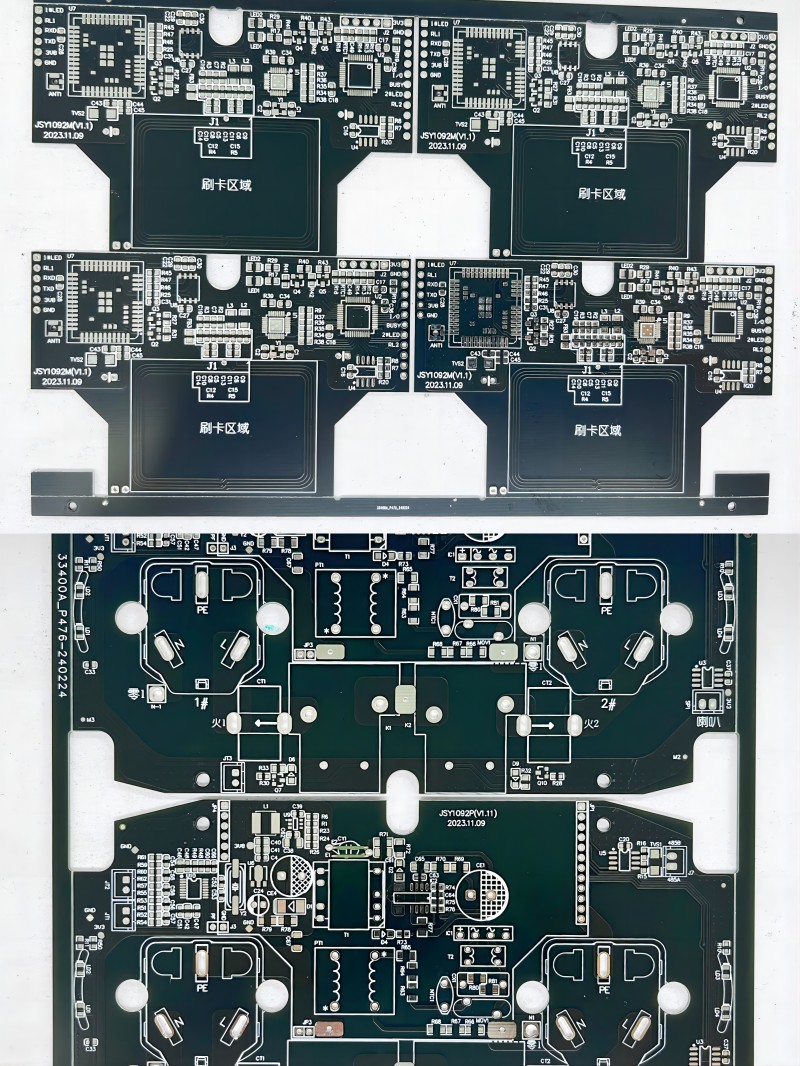

自行車充電樁基板

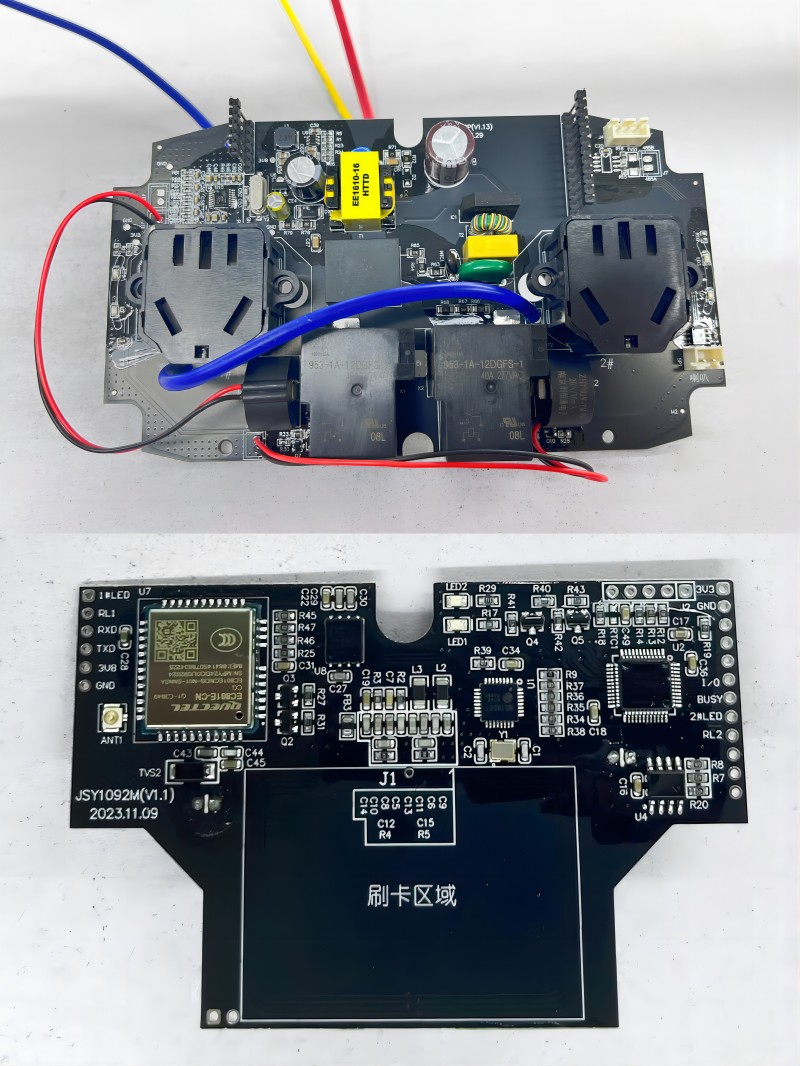

自行車充電樁元器件板

從上圖上看出，自行車充電樁PCB板有哪些特征呢？

1、PCB板上印有詳細的電路圖案，包括各種電子元件如電阻、電容、集成電路和其他連接器的布局。

2、存在明確的區域劃分，如“刷卡區域”，表明充電樁支持刷卡支付或身份認證功能。

3、PCB板版本信息清晰標注，如“USY1092M(V1.1)”“JSY1092M(V1.1)”等，這有助于追蹤和管理不同版本的電路板。

4、PCB板集成了多重保護裝置，如過電壓保護、過流保護、短路保護及過熱保護等，以確保充電樁在各種環境條件下的安全可靠運行。

那么自行車充電樁PCB在設計和制造中又該注意什么呢？

首先，由于自行車充電樁設備本身體積小且屬于大功率充電樁設備，充電樁內部包含大量的電子元器件和電子線路，其中最擔心充電樁繼電器觸點粘連問題，當觸點粘連時，充電電流可能變得不穩定，增加充電樁發生灼燒、爆炸等風險。最嚴重的后果是導致安全事故。

因此我們?cè)谧鲎孕熊嚦潆姌?/span>PCB板設計和制造時，要注意以下幾點：

1、盡可能遵守信號完整性原則，將高頻、低頻、模擬和數字信號隔離，減少信號干擾。合理布線并設置適當?shù)膶哟谓Y(jié)構，以實現電路的穩定性和可靠性。

2、考慮到2路充電樁的大功率特性，應設計良好的散熱性能。

3、在PCB板的布線走向和布局時，布線應避免過于密集和交叉，以減少電磁干擾和串?dāng)_。

4、PCB板的制造工藝符合相關的標準和規范，如IPC-A-600H和IPC-J-STD-001E等，以確保質量和一致性。

5、繼電器觸點粘連預防：選擇質量可靠的繼電器，確保觸點材料耐高溫、耐磨損。在繼電器周圍設計合理的散熱結構，以降低觸點溫度。使用輔助電路或監測機制來檢測和處理繼電器觸點粘連的情況。

6、由于充電樁內部包含大量的電子元器件，因此在制造和組裝過程中應注意靜電防護，以避免靜電對元器件造成損害。

自行車充電樁PCB在制造中的難點是什么？

1、散熱問題：大功率充電樁需要良好散熱設計，避免高溫導致元器件失效，尤其是繼電器觸點。

2、焊接精度：焊接過程中需嚴格控制溫度、時間和壓力，確保焊點質量，防止焊接缺陷。

3、繼電器觸點粘連：這是制造中的關鍵難點。觸點材料應選耐高溫、耐磨損類型，并設計合理散熱結構以降低觸點溫度。同時，需確保觸點同步斷開或閉合，避免粘連導致電路故障。

深圳市健思研科技有限公司的專利“觸點防粘連的控制方法、存儲介質、控制裝置以及繼電器”提供了一種有效的解決方案。技術通過測試電控制器件合閘或分閘的動作時間，并根據交流電過零點的發生時間進行精確控制，確保在合適的時刻進行分閘或合閘操作，從而避免了觸點粘連問題。

Anyway，深圳市健思研科技有限公司在PCB行業擁有深厚的積累，包括但不限于充電樁、電測儀器、儀表、智能PDU等多個應用場景的PCB板生產和供應。我們也一直都努力提升制成力量，可以滿足廣大客戶對產品的各種需求，許多客戶都很放心砸單過來。

同時，健思研科技公司致力于技術創新和產品研發，積累了八大類上百種產品，其中50%以上屬于技術創新類產品，處于行業領先地位。

健思研科技是電子產業鏈的數智化服務平臺，以信息化技術優化服務模式，打通產業全鏈條，形成閉環生態。我們提供高品質、短交期、高性價比的一站式服務，包括媒體社區、元器件采購、PCB制造、SMT加工及DIP加工等。我們配有專屬服務團隊，隨時響應您的需求。期待與您共創美好未來！
