在電力系統中，精準測量電能消耗是優化用電效率、降低能耗成本的關鍵。無論是家庭電表還是工業設備，背后都離不開各種高精度的電流與電壓測量技術。健思研科技將帶你了解常見的電能計量方法，揭秘它們的工作原理和優缺點！

一、電流采樣技術：4種技術誰更勝一籌？

電流測量是電能計算的核心，不同場景下需要選擇最合適的技術：

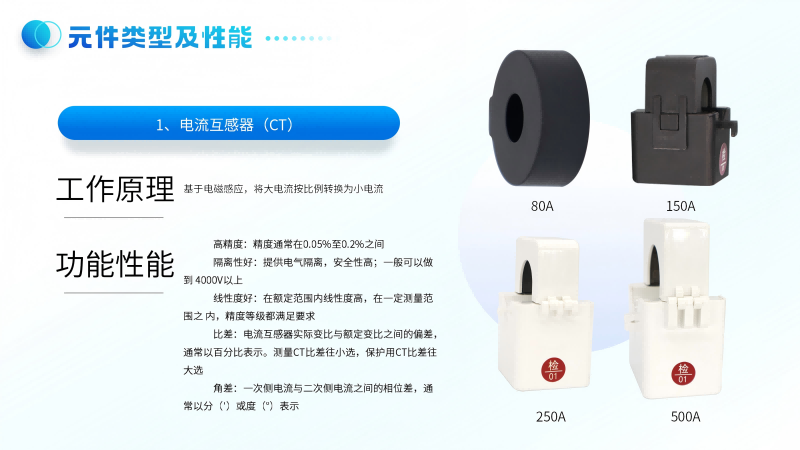

1. 電流互感器（CT）

原理：基于電磁感應，將大電流按比例轉換為小電流（如5A--5/2.5mA）。

優點：成本低、精度高（可達0.1%以下）、功耗低。

缺點：受溫度影響需補償，常用于工頻電流測量。

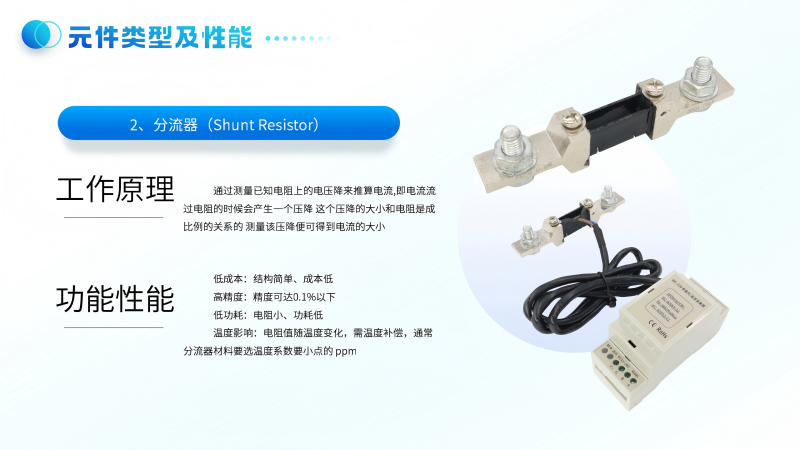

2. 分流器（Shunt Resistor）

原理：通過測量電阻上的電壓降推算電流（公式：I = V/R）。

優點：非接觸測量、寬頻帶（支持交直流）。

缺點：溫度影響顯著，需選用低溫漂材料（如20ppm）

*我們選用錳銅材料，因其溫度穩定性較好，能在一定程度上緩解這一問題。

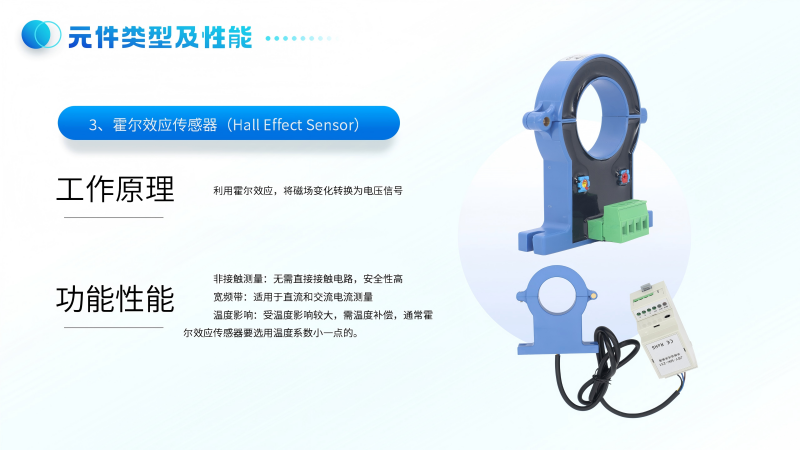

3. 霍爾效應傳感器

原理：利用磁場變化轉換為電壓信號。

優點：非接觸、高低頻通用、可測量直流、發熱小。

缺點：成本較高，適合精度要求不高的場景。

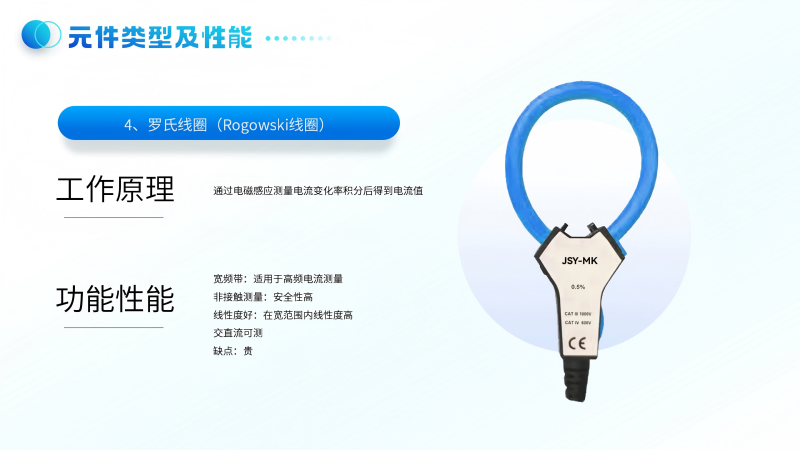

4. 羅氏線圈（Rogowski線圈）

原理：通過電磁感應測量電流變化率，積分后得到電流值。

優點：柔性設計、適合高頻和瞬態電流。

缺點：需額外積分電路，成本較高，僅適用于工頻電流測量。

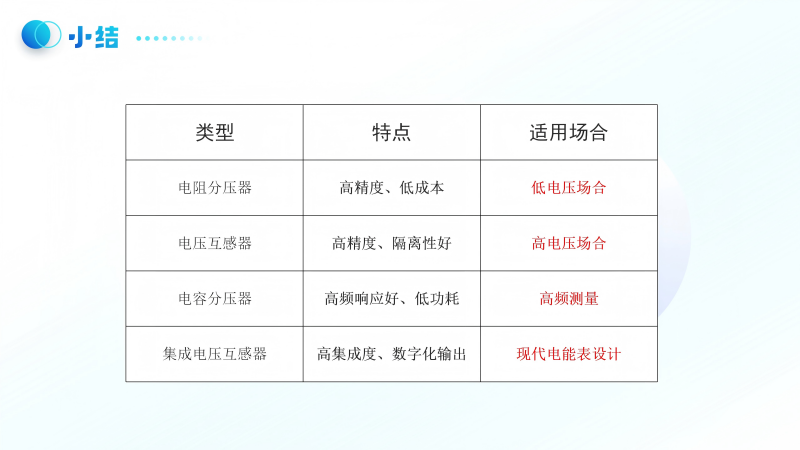

電壓信號是電能計算的另一核心，不同技術各有千秋：

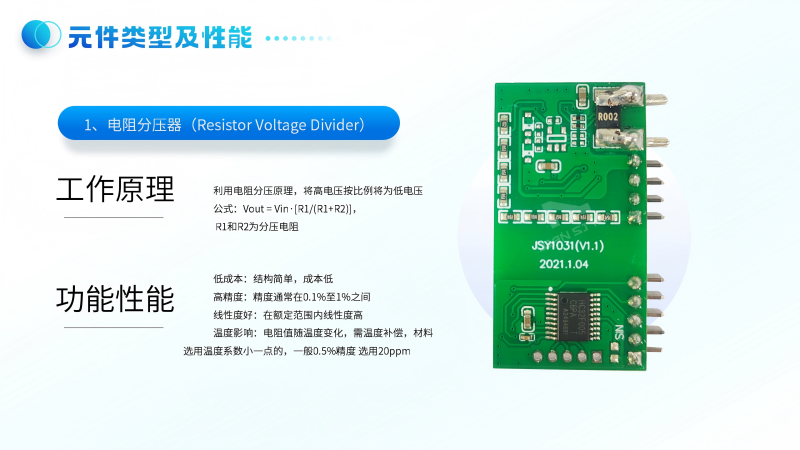

1. 電阻分壓器

原理：利用電阻分壓公式

（Vout = Vin·[R1/(R1+R2)]）。

優點：精度通常在0.1%6至1%之間。

缺點：非隔離，容易收到強電干擾。

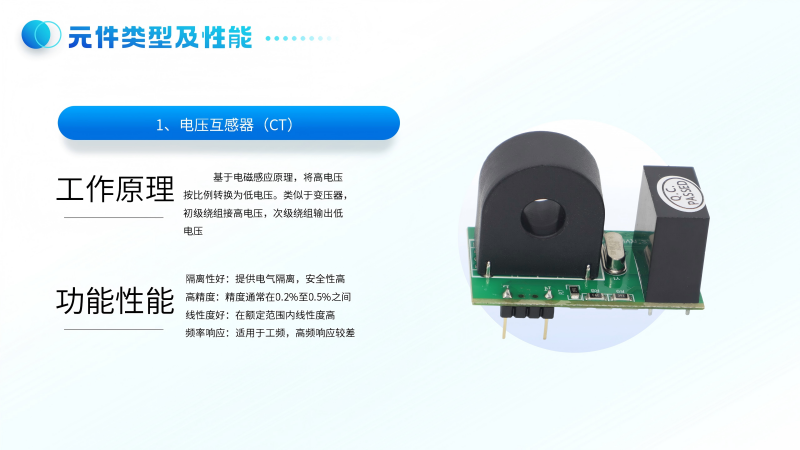

2. 電壓互感器（PT）

原理：類似變壓器，將高電壓轉換為低電壓。

優點：全隔離、抗干擾能力強、功耗低、體積小。

缺點：頻率響應較差，僅用于工頻測量。

3. 電容分壓器

原理：利用電容分壓公式（Vout = Vin·[C1/(C1+C2)]）。

優點：適用于高頻電壓測量。

缺點：溫度穩定性較差，需選用低溫度系數材料。

3. 電容分壓器

原理：利用電容分壓公式（Vout = Vin·[C1/(C1+C2)]）。

優點：適用于高頻電壓測量。

缺點：溫度穩定性較差，需選用低溫度系數材料。

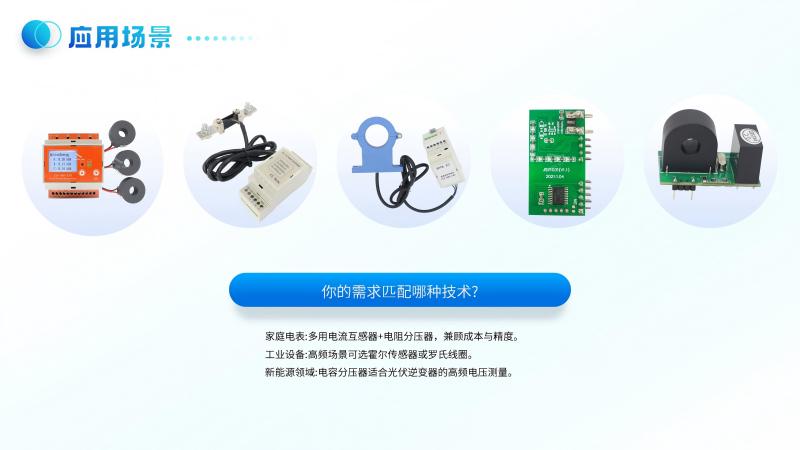

四、應用場景：你的需求匹配哪種技術？

家庭電表：多用電流互感器+電阻分壓器，兼顧成本與精度。

工業設備：高頻場景可選霍爾傳感器或羅氏線圈。

新能源領域：電容分壓器適合光伏逆變器的高頻電壓測量。

結語

電能計量技術雖“隱形”，卻是節能降耗的幕后功臣。無論是選型還是日常維護，理解這些技術的核心原理和適用場景，健思研科技都能助你更高效地管理用電。下次看到電表時，不妨想想它背后的科技力量！
