JSY-MK-811 智能 IP PDU 模塊是深圳市健思研科技專為單相配電場景打造的專業級網絡遠程監控管理電源分配元器件，基于 SUM（可持續、可升級和可維護）設計理念研發，集成自主知識產權的網絡通訊、電源分配、電能計量核心技術。產品支持總路及每路輸出電參量全維度計量、遠程獨立開關控制，可自定義上電時序與間隔時間，配備 2.0 英寸 TFT 彩屏、雙溫濕度接口、4 路開關量輸入和 2 路開關量輸出，可外接各類環境傳感器實現多維度監測。設備支持以太網 Web 遠程訪問、SNMP（V1/V2c/V3）協議，通過 RS485 總線最多級聯 4 臺設備，具備多閾值自定義告警、用戶權限分級、NTP 時間同步、固件在線升級等功能，廣泛應用于 IDC、銀行、證券、政府、企業等數據中心機房的單相、三相配電系統，實現電源使用數據化管理、負載均衡規劃與電路過載防護，顯著降低機房配電總擁有成本。

1. 交流輸入

1)單相輸入：電壓 176-264V，最大總負載電流 63A

2)三相輸入：電壓 3220V 50Hz，最大總負載電流 332A（可定制 63A/120A/150A）

3)輸出電壓：176-264V

4)輸出電流：8A，可選 20A 大電流

5)輸出位數：可選，最大 48 位

6)工作頻率：50Hz

2. 測量功能

1)測量參數：總路及每路輸出的電壓、電流、功率、功率因數、電能

2)溫濕度測量：2 路接口，分辨率 0.1℃/0.1%，測溫精度 ±0.5℃，測濕精度 ±2%，響應時間≤1s

3)開關量：4 路輸入（可配置）、2 路輸出，支持門禁 / 水浸 / 煙霧等傳感器接入

3. 通訊接口

1)主接口：1 路以太網口（遠程 Web 訪問）、2 路 RS485 接口（同總線，方便級聯）

2)預留接口：1 路備用 RS485 接口

3)通訊協議：支持 MODBUS-RTU、SNMP V1/V2c/V3，提供二次開發接口

4)級聯能力：RS485 總線最多級聯 4 臺，通訊距離≤1200 米（屏蔽雙絞線）

5)本地升級：1 路 USB 接口，支持固件本地升級

4. 電氣與防護

1)告警閾值：過壓 110-300VAC（默認 265V）、欠壓 0-300VAC（默認 175V）、過流 0-63A（默認 63A）

2)告警方式：蜂鳴器鳴響、LCD 數值閃爍、郵件推送、SNMP Trap、串口后臺告警

3)權限管理：管理員分級定義，超級用戶擁有最高操作權限

5. 顯示與操作

1)顯示屏：TFT 彩屏，垂直顯示方向，刷新時間 1s，無操作背光 5 分鐘熄滅

2)操作按鍵：上翻、下翻、設置、復位鍵，支持本地參數配置與狀態查看

3)狀態指示燈：通訊燈（黃）、運行燈（綠）、報警燈（紅），蜂鳴器（默認關閉）

6. 電源

1)供電方式：適配單相 / 三相交流輸入電壓范圍

2)功耗特性：工業低功耗設計，適配機房不間斷供電場景

7. 工作環境

1)工作溫度：-20~+60℃；極限工作溫度：-30~+70℃

2)相對濕度：10~90%（無凝露）

3)存儲運輸極限溫度：-40~+70℃

4)適用場所：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的工業 / 機房環境

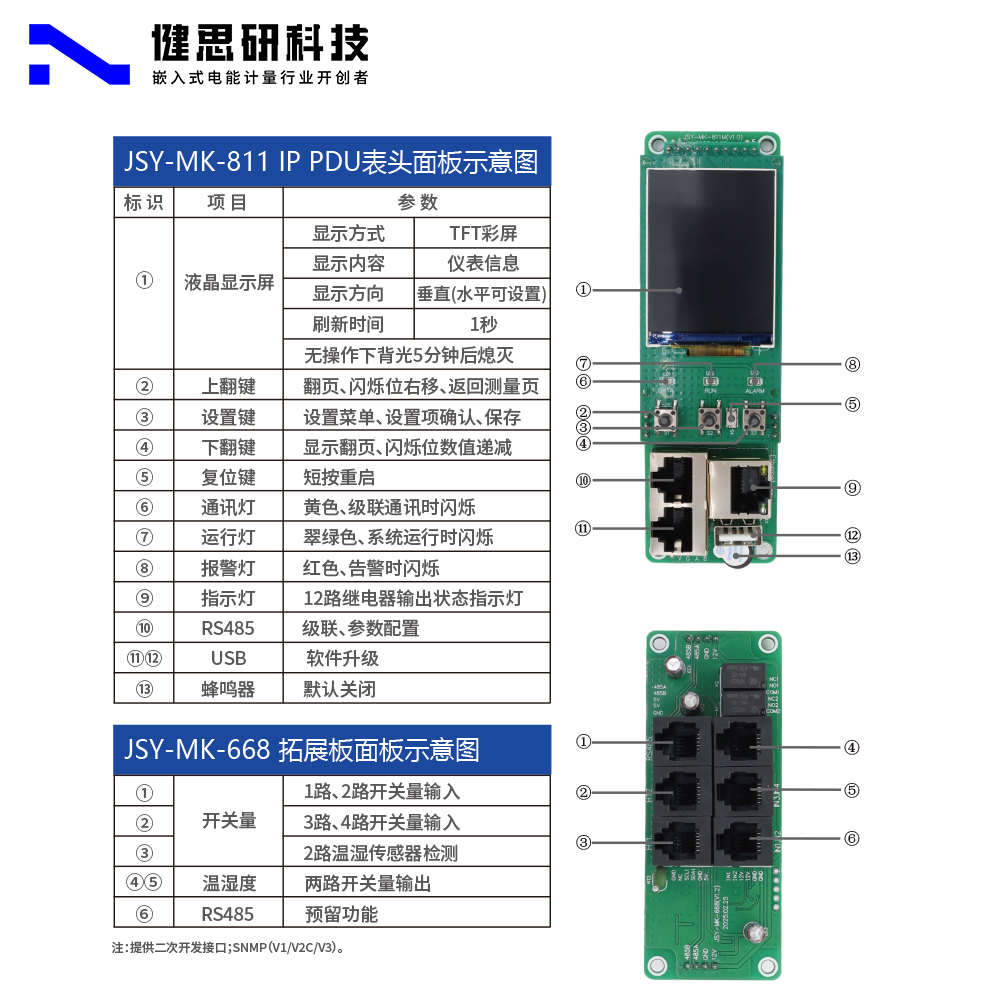

8. 面板定義

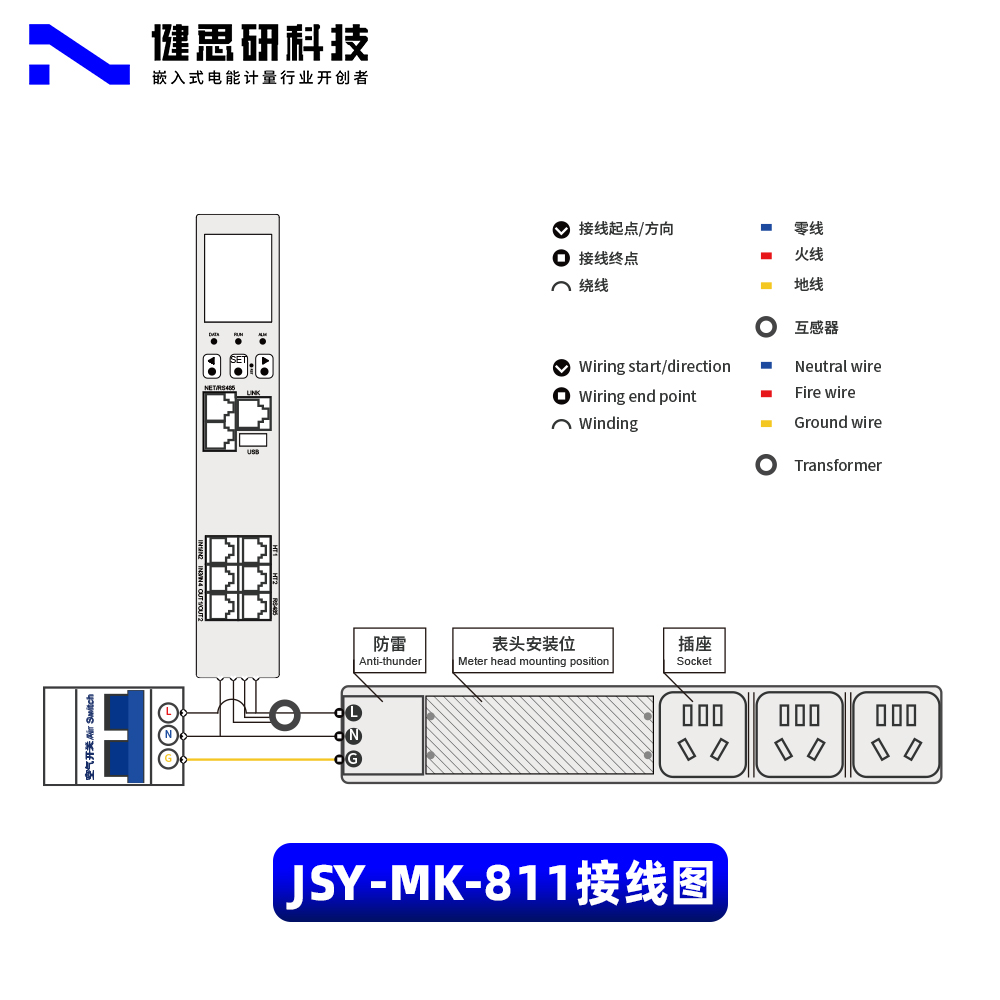

9. 接線參考
