一、方案概述

本三相工業裝備用電測量解決方案以我司生產的JSY-MK-322TK三相互感式電能質量檢測儀為核心，專注于為企業提供精確、可靠的三相工業裝備用電參數測量與監測服務。該方案旨在通過檢測儀集成到關鍵設備如流水線變頻器、散熱風機、空氣壓縮機等，可實現對設備用電情況的實時監測與分析，幫助企業實時掌握用電動態，實現精細化管理，提前進行故障預警，并增強安全防護，從而優化能源管理，顯著降低能耗成本。

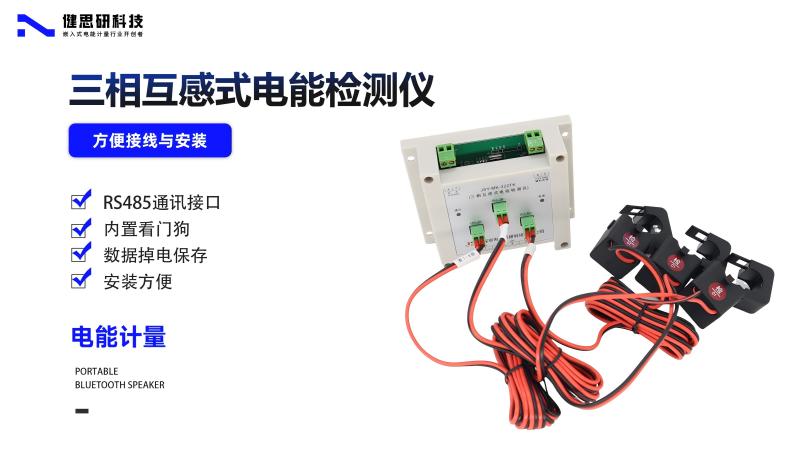

二、產品特點

高精度測量

JSY-MK-322TK采用先進的專用測量芯片，通過有效值測量方式，確保電壓、電流、功率、電能等電參數的測量精度高達±1.0%，有功電度達到1級標準，滿足設備對高精度測量的嚴苛需求。

多功能采集

該檢測儀能夠全面采集三相交流電參數，包括但不限于電壓、電流、功率、電能等，提供詳盡的用電信息，滿足多樣化的監測需求。

數據保存與通訊

電度數據采用4字節無符號數表示，連續累計10年不會溢出，且具備數據掉電保存功能。同時，檢測儀配備RS-485通訊接口，支持標準Modbus-RTU通訊規約，兼容性強，便于編程和數據傳輸。

安全可靠

檢測儀內置看門狗機制，具備完善的防雷抗干擾措施，確保運行可靠性。此外，采用DC 12V供電，并具備防接反保護功能，即使接反電源也不會損壞模塊。

方便安裝

檢測儀支持35mm標準DIN導軌安裝或螺絲固定安裝，孔距為104*70MM，便于現場安裝布線，適用于各種復雜環境。

三、解決方案內容

系統架構

采用分布式測量架構，每個關鍵用電設備（如流水線變頻器、散熱風機、空氣壓縮機等）部署一臺JSY-MK-322TK三相互感式電能質量檢測儀。

通過RS-485通訊接口將各測量點的數據匯總至中央監控室或數據采集系統，實現集中管理和分析。

硬件配置

電能質量檢測儀：JSY-MK-322TK三相互感式電能質量檢測儀，根據實際需要選擇合適的電壓量程和電流量程。

電流互感器：根據測量點的電流大小選擇合適的單匝穿心互感器或開合式互感器。

通訊設備：RS-485通訊轉換器（如需要）、屏蔽雙絞線等。

軟件配置

數據采集軟件：用于從各測量點采集數據，并進行初步處理和存儲。

數據分析軟件：對采集到的數據進行深入分析，生成用電報告、能耗趨勢圖等，助力企業實現精細化管理。

安裝與調試

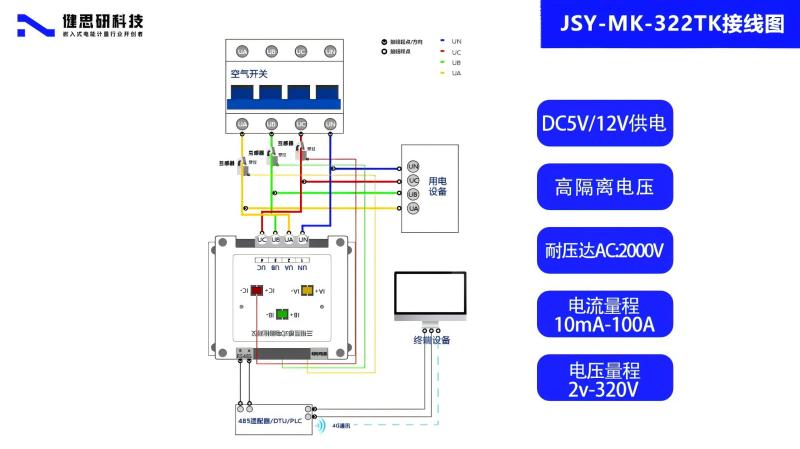

按照產品說明書進行檢測儀和電流互感器的安裝接線。

配置通訊參數，如波特率、數據格式等，確保各測量點與中央監控室或數據采集系統的通訊暢通無阻。

進行系統調試，確保數據采集和顯示的準確性，滿足企業的實際需求。

四、應用場景與價值

實時監測：實現對流水線變頻器、散熱風機、空氣壓縮機等關鍵用電設備的實時監測，及時發現用電異常情況，提高生產效率。

能耗分析：通過對采集到的數據進行分析，幫助企業深入了解用電情況和能耗趨勢，為節能改造和優化能源管理提供有力依據。

降低成本：通過精確測量和監測，幫助企業合理安排用電計劃，避免能源浪費，顯著降低能耗成本。

故障預警：通過數據分析軟件，及時發現設備用電異常，提前進行故障預警，避免生產中斷和設備損壞。

安全防護：采用高質量的硬件和軟件配置，確保系統的穩定性和可靠性，提高企業的安全生產水平。

綜上所述，本三相工業裝備用電測量解決方案以JSY-MK-322TK三相互感式電能質量檢測儀為核心，具有高精度測量、多功能采集、數據保存與通訊、安全可靠、方便安裝等特點。該方案能夠?yàn)槠髽I(yè)提供全面、可靠的用電測量和監測服務，助力企業實現精細化管理、故障預警和安全防護，降低能耗成本，提高生產效率。
