電子元件知識普及——從基礎到應用

2025-04-29 09:57:32

引言：認識電子世界的“基石”

在電子設備的精密構造中，電阻、電容、電感、二極管和三極管等核心元件扮演著至關重要的角色，它們?nèi)缤娮釉O(shè)備的“血管”（負

責導電）、“儲能站”（儲存電荷）和“開關”（控制電流），共同支撐著電子產品的順暢運行。深圳市健思研科技有限公司，作為嵌入式電

能計量的開創者與電能計量技術方案及組件的專業供應商，自2009年起便引領著“嵌入式電能計量”行業的發展。本文將從基礎入手，

深入解析PCB板（主控板）這些關鍵元件的分類、命名規則及其核心特性，帶您全面了解它們?cè)陔娮邮澜缰械闹匾饔谩?

一、電阻：電流的“交通指揮官”

1. 分類與特點

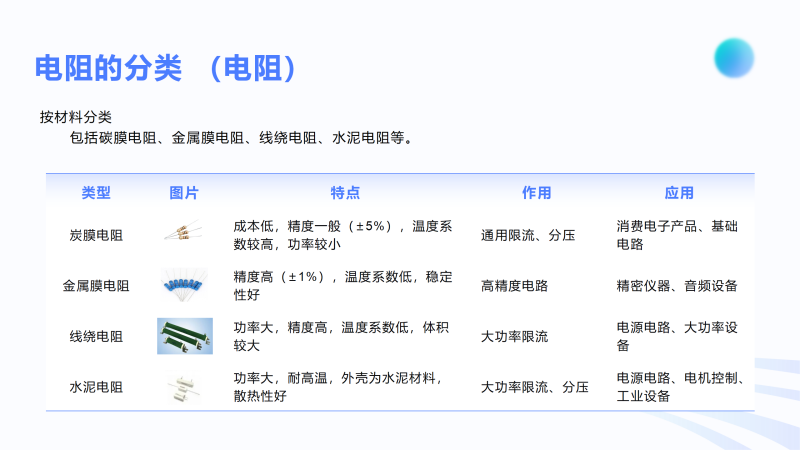

按材料分：
碳膜電阻：成本低，適用于消費電子（如充電器）。
金屬膜電阻：精度高（±1%），用于精密儀器。
線繞電阻：耐大功率，常見于電源設備。
按功能分：固定電阻、電位器（可調電阻）、熱敏/光敏電阻（環境感應）。
2. 命名規則
直插電阻：色環編碼（四環/五環），如“棕黑紅金”表示1kΩ±5%。
貼片電阻：數字代碼（如“102”=1kΩ）。
3. 核心參數
阻值（Ω/kΩ/MΩ）、精度（±1%~±20%）、功率（1/4W~5W）。
4. 特性與應用
限流分壓：保護LED燈、調節電壓。
溫度敏感：熱敏電阻用于溫度傳感器。

二、電容：電能的“蓄水池”

1. 分類與特點

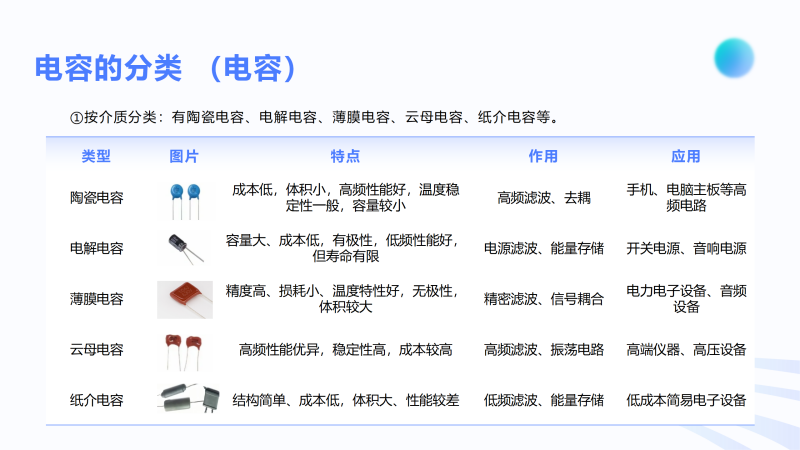

按介質分：陶瓷電容：高頻性能好，用于手機主板濾波。
電解電容：大容量?jī)?chǔ)能，用于電源電路。
薄膜電容：高精度，適配音頻設備。

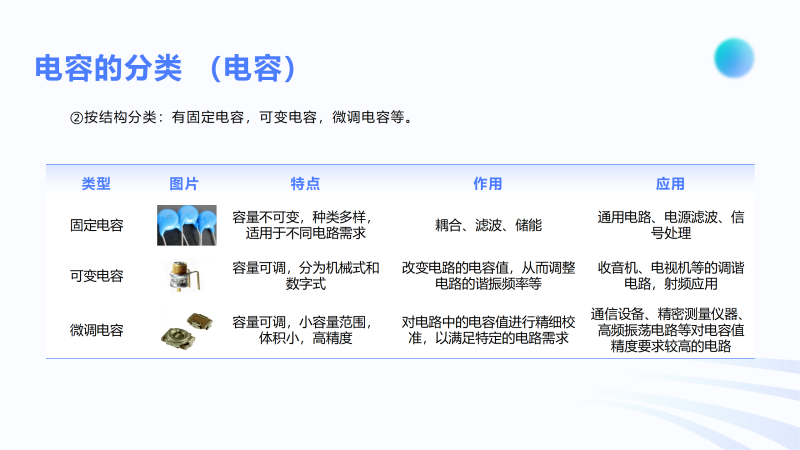

按結構分：固定電容、可變電容（如收音機調諧）。
2. 命名規則
直插電容：標稱容量+電壓（如“10μF-25V”）。
貼片電容：三位代碼（如“104”=100nF）。

3. 核心參數
容量（pF~F）、耐壓值（6.3V~100V）、損耗角（越小性能越優）。
4. 特性與應用
通交流隔直流：電源濾波、信號耦合。
儲能特性：用于相機閃光燈、超級電容儲能模塊。

三、電感：磁場的“能量管家”

1. 分類與特點

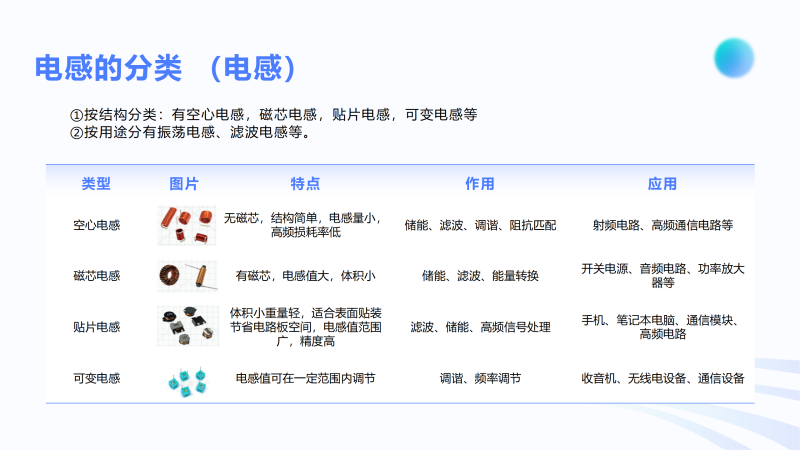

按結構分：
空心電感：高頻損耗低，用于射頻電路。
磁芯電感：大電感值，適配開關電源。
貼片電感：小型化，適用于手機主板。
2. 命名規則
型號標注電感值與封裝（如“L-10μH-0805”）。
3. 核心參數
電感量（μH/mH）、額定電流、品質因數（Q值）。
4.特性與應用
阻交流通直流：電源濾波、電磁干擾抑制。
儲能與變壓：用于無線充電線圈、變壓器設計。

四、二極管：電流的“單向閥”

1. 分類與特點

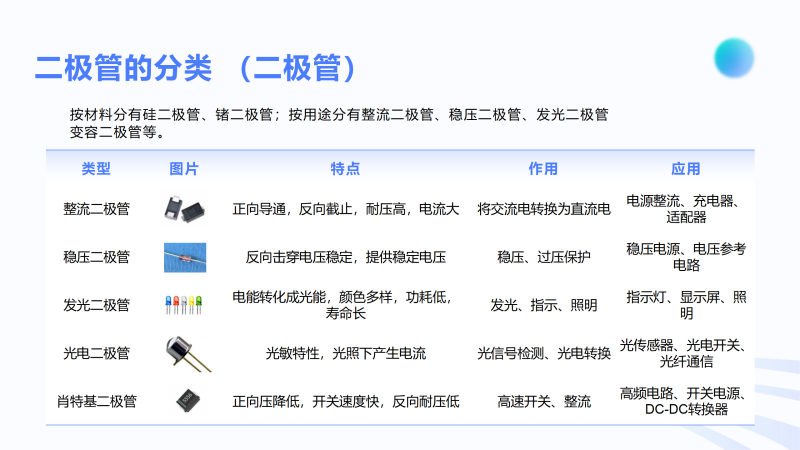

按用途分：整流二極管：交流轉直流（如1N4007）。
穩壓二極管：過壓保護（如2CW56）。
發光二極管（LED）：節能照明與指示。
2. 命名規則
型號前綴區分類型（如“1N”為整流管，“2CW”為穩壓管）。
3. 核心參數
正向電流（1A~3A）、反向耐壓（50V~1000V）。
4. 特性與應用
單向?qū)щ姡赫麟娐贰⒎婪唇颖Ｗo(hù)。
光電轉換：LED顯示屏、光敏傳感器。

五、三極管：信號的“放大器”

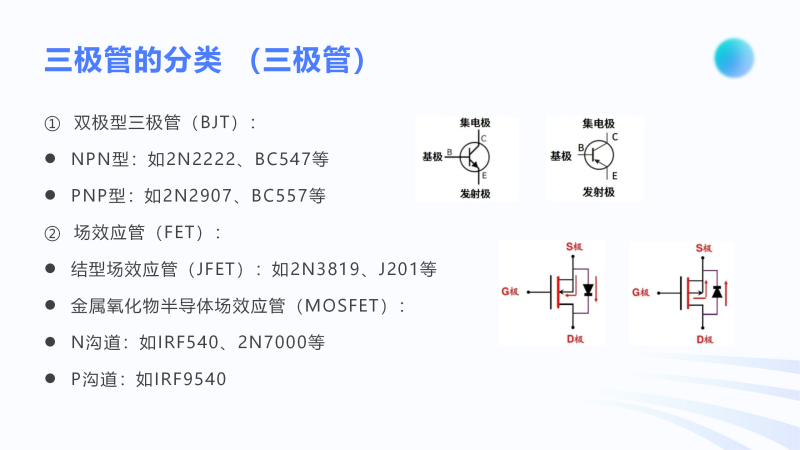

1. 分類與特點
雙極型（BJT）：如NPN型2N2222（放大作用）。
場效應管（MOSFET）：如IRF540（高頻開關）。
2. 命名規則
型號前綴標識類型（如“BC”為小功率管，“IRF”為功率MOS管）。
3. 核心參數
放大倍數（hFE）、耐壓值（Vce）、開關速度（ns級）。
4. 特性與應用
電流放大：音頻放大器、傳感器信號調理。
高速開關：電源管理、電機驅動。

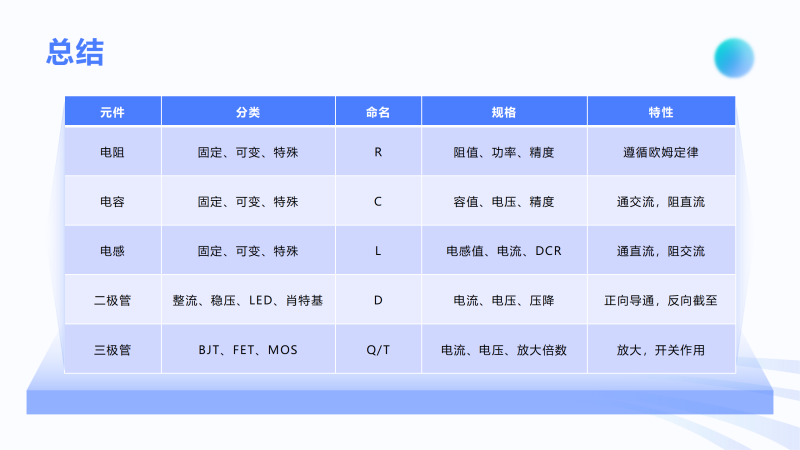

總結：電子元件——科技創新的堅固基石

從日常使用的智能手機到探索宇宙的航天器，電子元件的精密協作共同鑄就了現代科技的輝煌成就。深圳市健思研科技有限公司，作為嵌入式電能計量的開創者，始終堅持以技術創新為引擎，致力于為客戶提供高度可靠的解決方案。展望未來，我們承諾持續分享前沿技術知識，為行業的創新發展貢獻力量！
